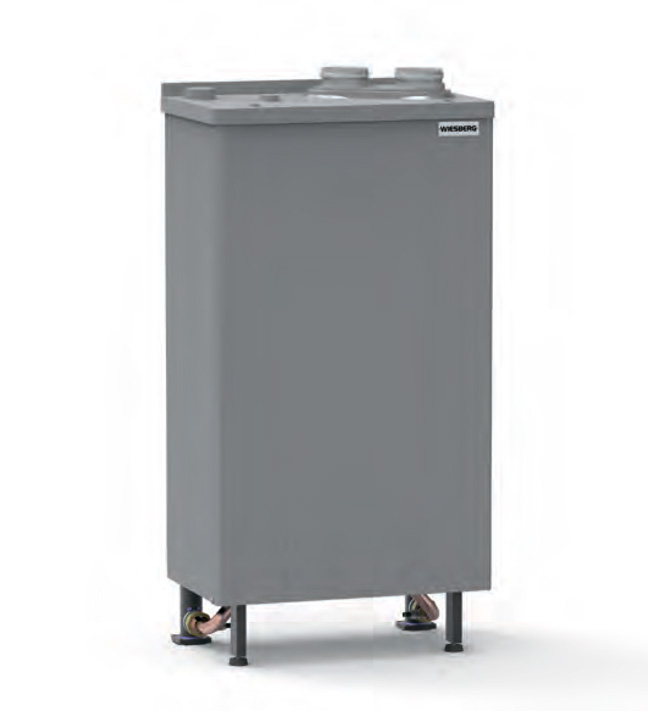

KOMPAKT

Котельный модуль с высоким коэффициентом модуляции мощности. Котельный модуль состоит из 2 котлоагрегатов (теплообменник с премиксной горелкой). Внутри модуля для каждого котлоагрегата предусмотрен собственный циркуляционный насос. Оба котлоагрегата модуля подключены к общим коллекторам подачи топлива, подаче и обратки контура отопления, отвода конденсата. Котельные модули могут соединятся друг с другом гидравлически (стенка в стенку) и каскадироваться в общую систему управления (без ограничения по количеству модулей). Каждый котлоагрегат оснащен цельнолитым теплообменником из сплава алюминия, магния и кремния с премиксной горелкой с коэффициентом модуляции мощности 1:7. Использование премиксных горелок обеспечивает низкие выбросы оксидов азота, а возможность работы в конденсационном режиме высокий КПД. Выпускается в одна модель, номинальной тепловой мощностью от 145 кВт.

Преимущества

Максимальная рабочая температура в котле 95°C.
Очень компактный и легкий котел
Каждый из котлоагрегатов в котле может быть отключен гидравлически от другого, что позволяет производить техническое обслуживание без остановки системы
Высокий коэффициент модуляции мощности, высокий КПД, низкие выбросы вредных веществ, низкий вес, малый объем воды, низкий уровень шума и вибрации, простота технического обслуживания.

Артикулы для заказа

Модель	Артикул
KOMPAKT 145	96743

Технические характеристики

модель	145
Количество котлоагрегатов, шт.	2
Номинальная тепловая мощность, кВт	151,2
Минимальная тепловая мощность, кВт	11
Номинальная теплопроизводительность (60-80°C), кВт	141,3
Номинальная теплопроизводительность (30-50°C), кВт	151,2
КПД (60-80°C) макс. мощность, %	97,5
КПД (30-50°C) макс. мощность, %	104,3
КПД (30-50°C) мин. мощность, %	108,3
Расход газа G20, м3/ч	15,23
Выбросы СO, мг/кВт ч	139
Выбросы NOx, мг/кВт ч	68
Температура дымовых газов макс., °C	55
Максимальный расход конденсата, кг/ч	21,8
Максимальное рабочее давление, бар	6
Максимальная рабочая температура, °C	90
Водяной объем котла (без коллекторов), литр	10
R – M обратка и подача в систему отопления	2’
G – газ	1’
Sc – слив конденсата
S – слив из котла	½’
Патрубок дымоудаления Ø (мм)	120
Размеры упаковки длина-высота-ширина (мм)	1588-619-840
Вес нетто/брутто (кг)	172/192

артикул			Название, назначение и комплектность
Автоматика управления
00362992			Комплект для каскадного управления. Позволяет объединить в систему каскадного управления до 12 котлов Состав: Панель интерфейса HSCP Каскадный контроллер BCM Блок питания 24В Датчик наружной температуры Датчик температуры погружной – 2шт
00363920			Комплект интерфейса HSСP Панель интерфейса HSCP Датчик наружной температуры
00363631			Бокс для интерфейса HSCP Для размещения интерфейса на стене
00362317			Многофункциональный модуль SHC. Позволяет управлять: -прямыми или смесительными контурами отопления; -контурами ГВС с пластинчатым теплообменником и накопительным бойлером; -солнечными коллекторами с аккумуляторами; Между собой и BCM можно соединить до 4-х модулей SHC. Состав: Плата SHC Датчик температуры – 3шт.
00362077			Датчик наружной температуры
00363325			Датчик температуры погружной
Гидравлические компоненты
00366172			Гидравлическая стрелка до 350 кВт (чертеж)
00363001			Гидравлическая стрелка до 900 кВт (чертеж)
00361501			Гидравлическая стрелка до 2700 кВт (чертеж)
00262827			Нейтрализатор конденсата NH 300 (до 300 кВт)
100301			Нейтрализатор конденсата NH 1500 (до 1500 кВт)
00262827			Нейтрализатор конденсата NH 1500-P (до 1500 кВт c насосом для перекачивания конденсата)
00262830			Наполнитель для нейтрализатора (25 кг)
Компоненты системы дымоудаления
00363630			Комплект патрубков D – 120 мм Материал – нерж. сталь
00362816			Комплект дымоходов D-200 мм для 3 или 4 котлов в каскаде Материал – полипропилен
00362815			Комплект дымоходов D-200 мм для 2-х котлов в каскаде Материал – полипропилен
