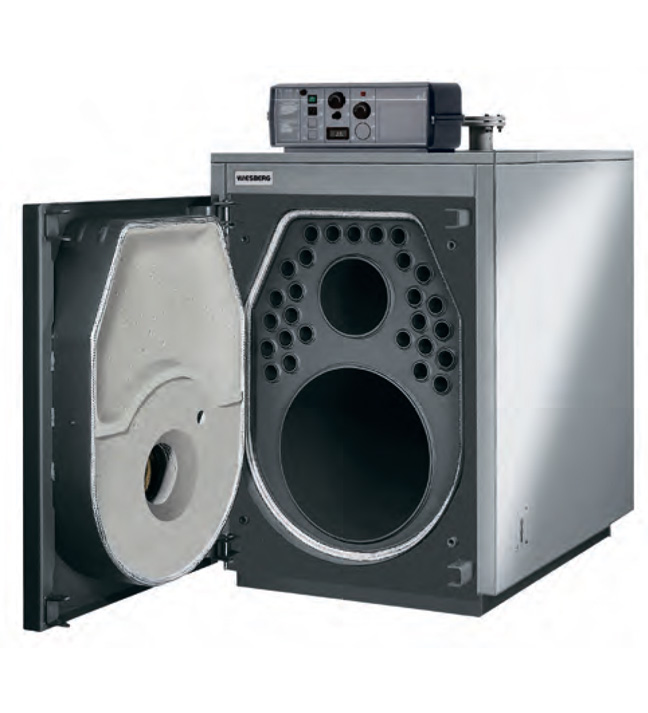

Водогрейный котел с тремя ходами по тракту дымовых газов. Котел может быть укомплектован вентиляторной горелкой на жидком или газообразном топливе. Котел STEEL TL предрасположен для получения низких выбросов оксидов азота (при использовании горелок с функцией LOW NOx). Корпус котла выполнен из стали с огнеупорной окраской и покрыт плотной стекловолоконной изоляцией. Выпускаются 16 типоразмеров, номинальной теплопроизводительностью от 63 до 1880 кВт. Пульт управления не входит в комплект поставки и заказывается отдельно.

Преимущества

  • Дверца котла может открываться направо или налево
  • Теплоизоляция дверцы котла выполнена из огнеупорного бетона
  • Узкие модели до 830 кВт имеют транспортировочную ширину менее 1020 мм, что позволяет их транспортировать через дверные проемы и применять в реконструируемых котельных, а также ограниченных по площади блочно-модульных котельных
  • Возможность получения низких выбросов оксидов азота при использовании соответствующих моделей горелок.

Артикулы для заказа

Модель   Артикул Модель Артикул  Модель Артикул
STEEL TL 63 96723 STEEL TL 82   96724 STEEL TL 105  96725
STEEL TL 150 96726 STEEL TL 180 96727 STEEL TL 221 96728
STEEL TL 298 96729 STEEL TL 380 96730 STEEL TL 495 96731
STEEL TL 620 96732 STEEL TL 720 96733 STEEL TL 830 96734
STEEL TL 1080
96735
STEEL TL 1300 96736
STEEL TL 1580 96737
STEEL TL 1880   96738
STEEL TL 3000
STEEL TL 3500
STEEL TL 4000
STEEL TL 5000
STEEL TL 6000
STEEL TL 7000
STEEL TL 8000
STEEL TL 9000
STEEL TL 10000

STEEL TL 11000
STEEL TL 12000
STEEL TL 14000

STEEL TL 16000
STEEL TL 18000

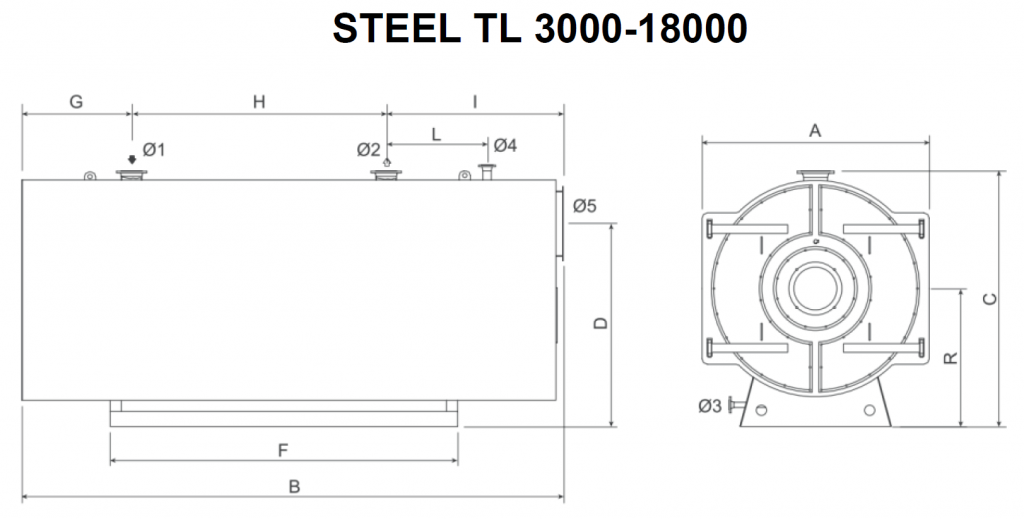

Характеристики моделей STEEL TL

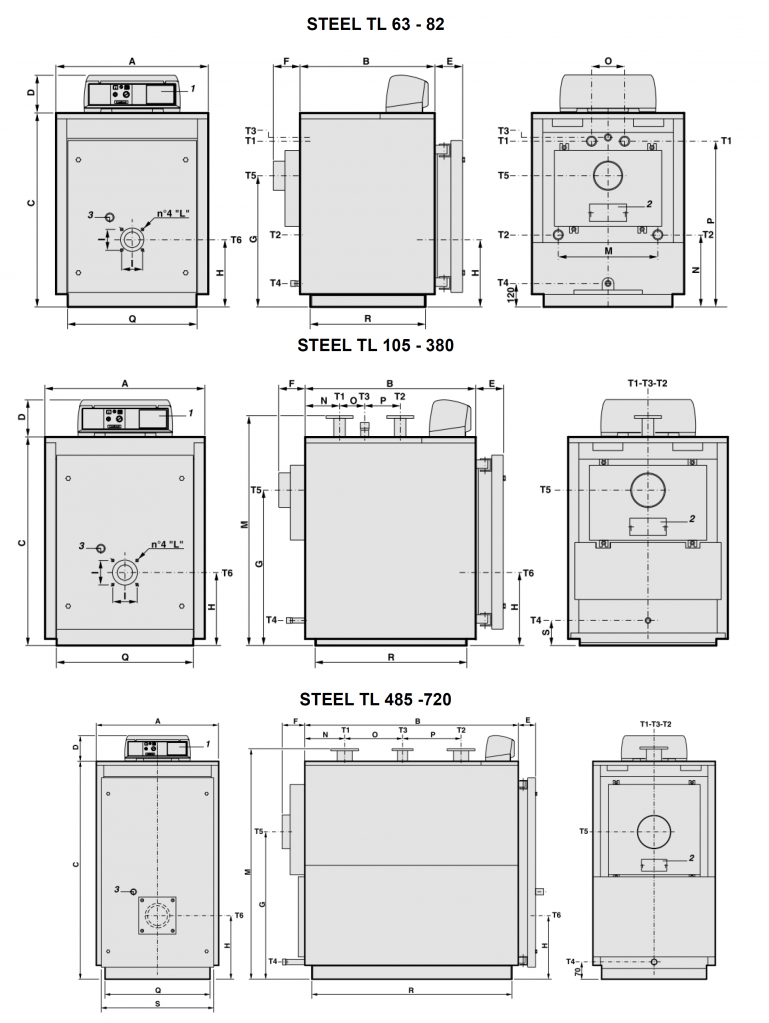

Steel TL размеры 1 часть.png

Steel tl размеры 2 часть.png

Характеристики моделей 63 82 105 150 180 221
Номинальная тепловая мощность, кВт 71 93 120 163 202 245
Номинальная теплопроизводительность, кВт 63 82 105 150 180 221
КПД при максимальной мощности, % 92,4 92,4 92,9 92 92,3 92,3
Температура дымовых газов ΔT, °C 128 130 124 155 135 140
Давление в камере сгорания котла, мбар 0,4 0,6 0,75 1,6 1,2 1,75
Общая поверхность теплообмена, м2 2,49 3,47 3,93 5,10 5,90 6,63
Максимальное рабочее давление, бар 5
Максимальная температура в котле, °C 110
Минимально допустимая темп. в обратном трубопроводе, °C 55
Гидравлическое сопротивление при ΔT 15°C, мбар 60 70 80 100 180 200
Водяной объем котла, литр 131 187 204 270 285 322
T1/T2 – патрубок подачи и обратки котла Ø 1 ½" 1 ½" DN 50 DN 50 DN 65 DN 65
T3 – штуцер группы безопасности Ø 1" 1" 1 ¼" 1 ¼" 1 ½" 1 ½"
T4 – слив котла Ø 3/4"
T5 – патрубок дымохода Ø (мм) 150 150 180 180 180 180
T6 – отверстие для установки горелки Ø (мм) 132 132 132 132 180 180
A 740 740 820 820 860 860
B 690 950 885 1145 1080 1210
C 950 950 1082 1082 1182 1182
D 190 190 190 190 190 190
E 140 140 140 140 140 140
F 145 145 145 145 145 145
G 660 660 748 748 828 828
H 345 345 380 380 400 400
I 120 120 120 120 - -
L M8 M8 M8 M8 - -
M 470 470 1210 1210 1310 1310
N 310 310 175 175 215 215
O 190 190 130 390 210 210
P 846 846 185 185 250 250
Q 660 660 710 710 750 750
R 590 850 786 1046 981 1111
S - - - - - -
Вес (кг) 307 348 426 503 564 621


Характеристики моделей 298 380 495 620 720 830
Номинальная тепловая мощность, кВт 326 412 545 686 795 915
Номинальная теплопроизводительность, кВт 298 380 495 620 720 830
КПД при максимальной мощности, % 92,2 92,2 92 92,3 92,2 92,1
Температура дымовых газов ΔT, °C 146 150 149 147 147 153
Давление в камере сгорания котла, мбар 1,2 2,1 3,5 4,5 4,9 5,8
Общая поверхность теплообмена, м2 9,11 10,54 13,45 15,14 17,55 19,58
Максимальное рабочее давление, бар 5
Максимальная температура в котле, °C 110
Минимально допустимая темп. в обратном трубопроводе, °C 55
Гидравлическое сопротивление при ΔT 15°C, мбар 350 530 150 230 330 520
Водяной объем котла, литр 408 475 656 737 807 932
T1/T2 – патрубок подачи и обратки котла Ø DN 80 DN 80 DN 100 DN 100 DN 100 DN 100
T3 – штуцер группы безопасности Ø 2" 2" DN 65 DN 65 DN 65 DN 65
T4 – слив котла Ø 3/4" 3/4" 1" 1" 1" 1 1/4"
T5 – патрубок дымохода Ø (мм) 225 225 250 250 250 250
T6 – отверстие для установки горелки Ø (мм) 180 180 220 220 220 270
A 890 890 920 920 920 1122
B 1275 1470 1605 1800 1995 2115
C 1352 1352 1645 1645 1645 1432
D 190
E 140 140 135 135 135 195
F 145 145 195 195 195 195
G 928 928 1110 1110 1110 1025
H 440 440 480 480 480 480
I - - - - - -
L - - - - - -
M 1495 1495 1735 1735 1735 1540
N 255 255 298 298 298 298
O 285 285 435 435 435 945
P 315 315 440 440 440 440
Q 780 780 790 790 790 1020
R 1177 1372 1505 1790 1895 2014
S - - 860 860 860 -
Вес (кг) 812 906 1198 1304 1431 1581

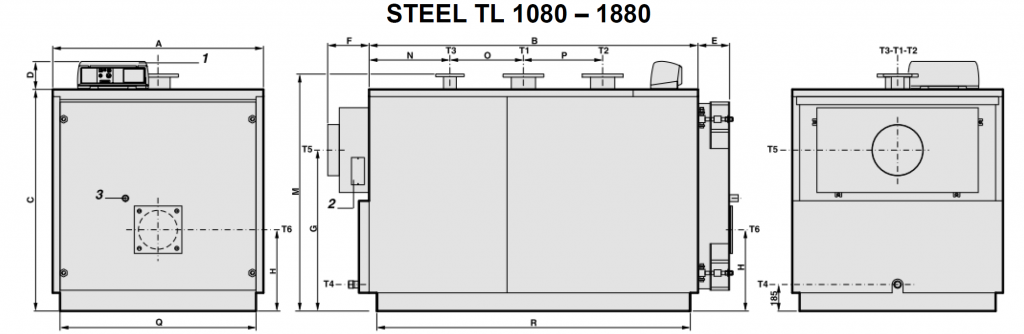

Steel tl размеры 3 часть.png
Steel tl размеры 4 часть.png


Характеристики моделей 1080 1300 1580 1880 3000 3500
Номинальная тепловая мощность, кВт 1198 1438 1743 2070 3226 3763
Номинальная теплопроизводительность, кВт 1080 1300 1580 1880 3000 3500
КПД при максимальной мощности, % 92,3 92,2 92,2 92,1 93.5 93.5
Температура дымовых газов ΔT, °C 149 151 153 154 160 160
Давление в камере сгорания котла, мбар 6,2 8,5 5,5 7,3 6 8
Общая поверхность теплообмена, м2 25,71 33,31 40,49 50,71 98 114
Максимальное рабочее давление, бар 6
Максимальная температура в котле, °C 110
Минимально допустимая темп. в обратном трубопроводе, °C 55
Гидравлическое сопротивление при ΔT 15°C, мбар 210 300 280 390 58 71
Водяной объем котла, литр 1580 1791 2297 2496 6400 6650
T1/T2 – патрубок подачи и обратки котла Ø DN 150 DN 150 DN 175 DN 175 DN 200 DN 200
T3 (Ø4)– штуцер группы безопасности Ø
DN 80 DN 80 DN 100 DN 100 DN 80 DN 80
T4 (Ø3)– слив котла Ø
1 1/2" 1 1/2" 1 1/2" 1 1/2" DN 40 DN 40
T5 – патрубок дымохода Ø (мм) 350 350 400 400 600 600
T6 – отверстие для установки горелки Ø (мм) 270 270 285 285 под заказ под заказ
A 1462 1462 1622 1622 2010 2050
B 2282 2652 2692 3014 5164 5310
C 1542 1542 1702 1702 2370 2400
D 190 190 190 190 1790 1820
E 230 230 230 230 - -
F 290 290 290 290 2800 3000
G 1120 1120 1245 1245 801 801
H 565 565 605 605 2900 3080
I - - - - 1463 1429
L - - - - 800 800
M 1650 1650 1810 1810 - -
N 561 561 661 661 - -
O 510 510 670 670 - -
P 550 550 700 700 - -
Q 1360 1360 1520 1520 - -
R 2176 2546 2590 2910 1240 1250
Вес (кг) 2444 2965 3685 4089 6720 6800


Характеристики моделей 4000 5000 6000 7000 8000 9000
Номинальная тепловая мощность, кВт 4301 5376 6452 7527 8602 9677
Номинальная теплопроизводительность, кВт 4000 5000 600 7000 8000 9000
КПД при максимальной мощности, % 93,5
Температура дымовых газов ΔT, °C 160
Давление в камере сгорания котла, мбар 8 8 9 9 8 8
Общая поверхность теплообмена, м2 128 174 181 216 235 268
Максимальное рабочее давление, бар 6
Максимальная температура в котле, °C 110
Минимально допустимая темп. в обратном трубопроводе, °C 55
Гидравлическое сопротивление при ΔT 20°C, мбар 92 54 71 92 117 142
Водяной объем котла, литр 6760 10600 11000 12000 12500 15500
Ø1/Ø2 – патрубок подачи и обратки котла  DN 200 DN 250 DN 250 DN 250 DN 250 DN 250
Ø4– штуцер группы безопасности
DN 80 DN 100 DN 100 DN 100 DN 100 DN 100
Ø3– слив котла
DN 40
Ø5 – патрубок дымохода Ø (мм) 700 700 700 800 800 900
отверстие для установки горелки  под заказ
A 2100 2350 2400 2480 2580 2750
B 5425 6115 6332 6415 6432 6466
C 2450 2700 2750 2830 3000 3150
D 1795 2050 2095 2115 2300 2400
F 3000 3800 3500 4000 3700 4020
G 881 851 791 851 800 755
H 2800 3600 3600 3900 3700 3920
I 1741 1658 1941 1663 1932 1658
L 1050 1000 1050 1000 1050 1000
R 1275 1400 1425 1465 1515 1625
Вес (кг) 2444 2965 3685 4089 6720 6800


Характеристики моделей 10000 11000 12000 14000 16000 18000
Номинальная тепловая мощность, кВт 10753 11828 12903 15054 17204 19355
Номинальная теплопроизводительность, кВт 10000 11000 12000 14000 16000 18000
КПД при максимальной мощности, % 93,5
Температура дымовых газов ΔT, °C 160
Давление в камере сгорания котла, мбар 9 9 11 11 12 13
Общая поверхность теплообмена, м2 280 302 356 413 468 356
Максимальное рабочее давление, бар 6
Максимальная температура в котле, °C 110
Минимально допустимая темп. в обратном трубопроводе, °C 55
Гидравлическое сопротивление при ΔT 20°C, мбар 83 208 217 250 283 313
Водяной объем котла, литр 16000 17500 20500 23500 30000 33000
Ø1/Ø2 – патрубок подачи и обратки котла  DN 300 DN 300 DN 350 DN 400 DN 450 DN 450
Ø4– штуцер группы безопасности
DN 125
Ø3– слив котла
DN 40
Ø5 – патрубок дымохода Ø (мм) 900 900 1000 1100 1100 1200
отверстие для установки горелки  под заказ
A 2800 2900 3000 3080 3280 3370
B 6732 6732 7332 8102 8492 8902
C 3300 3400 3500 3700 3900 4000
D 2400 2500 2600 2800 3000 3100
F 4000 4250 4400 4500 5000 5200
G 800
H 4000 4000 4600 5200 5800 6200
I 1932 1932 1932 2102 1892 1902
L 550
R 1625 1675 1725 1765 1865 1910
Вес (кг) 18000 19000 22500 26000 30000 34000
