BAHR UNO

BAHR UNO

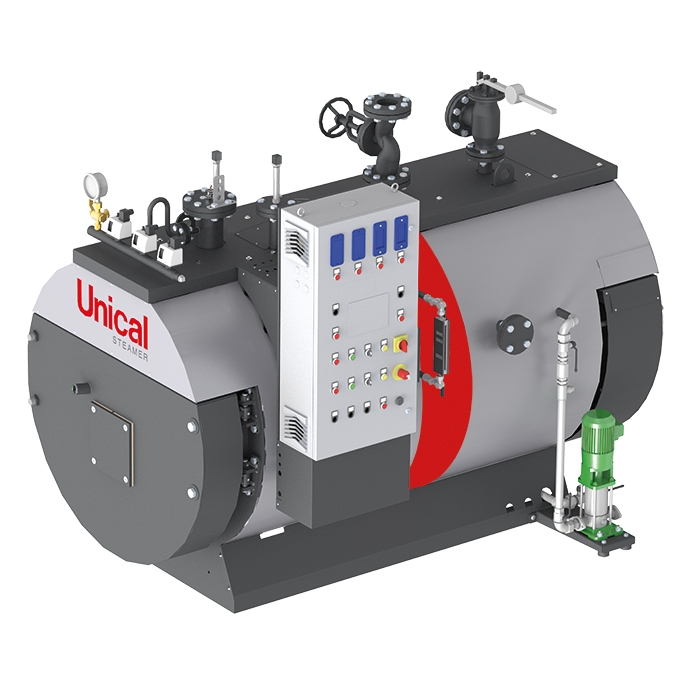

Серия котлов BAHR UNO - это серия двухходовых паровых котлов низкого давления с дымогарными трубами и омываемым днищем. Котел спроектирован для максимального давления 0,98 бар. КПД до 97%. Серия включает различные модели с паропроизводительностью от 140 до 4000 кг/ч. Котел соответствует Основным требованиям к безопасности Европейской Директивы 2014/68/UE для котлов, работающих под давлением, что подтверждается маркировкой CE P.E.D.

Описание серии BAHR UNO

ДВУХХОДОВЫЕ ПАРОВЫЕ КОТЛЫ НИЗКОГО ДАВЛЕНИЯ. КПД ДО 97%.
Диапазон мощности от 94 кВт (140 кг/ч) до 2683 кВт (4000 кг/ч)
Тип STD HPO HP
гладкие трубы ESA трубы ESALU трубы
Тип топлива газ, дизель, мазут газ, дизель газ
Рабочее давление 0,98 бар
Рабочая температура 119,6°С
Модели 140 160 200 300 400 500 600 800 1000
1250 1500 1750 2000 2500 3000 3500 4000

ТЕХНИЧЕСКИЕ ДАННЫЕ


Модель Паропроизводительность  Номинальная теплопроизводительность Номинальная тепловая мощность STD Номинальная тепловая мощность HPO Номинальная тепловая мощность HP ΔP Аэродинамическое сопротивление
Объем воды Мин. длина сопла горелки
Макс. диаметр головки горелки
кг/ч кВт кВт кВт
кВт
мбар л мм мм
140 140 94 104,4 102,2 98,9 2,6 410
340 210
160 160 107 118,9
116,3 112,6 2,8 410
340 210
200 200 134 148,9
145,7 141,1 3,0 410
340
210
300 300 201
223,3
218,5 211,6 3,7
730
340
210
400 400 268 297,8 291,3 282,1 4,2 730
340 210
500 500 335 372,2
364,1
352,6 4,5 1040 340 240
600 600 402 446,7
437,0 423,2 5,1 1040 340
240
800 800 537 596,7 583,7
565,3 5,1 1545
380
240
1000 1000 671 745,6
729,3 706,3 5,8 1545 380
240
1250 1250 838 931,1 910,9 882,1 5,9 2250 400 280
1500 1500 1006 1117,8 1093,5 1058,9 6,7 2250 400 280
1750 1750 1174 1304,4 1276,1 1235,8 6,7 2890 420 280
2000 2000 1341 1490,0 1457,6 1411,6 7,6 2890 420 280
2500 2500 1677 1863,3 1822,8 1765,3 7,6 4060 420 360
3000 3000 2012 2235,6 2187,0 2117,9 8,6 4060 420 360
3500 3500 2347 2607,8 2551,1 2470,5 9,5 4770 450 400
4000 4000 2683 2981,1 2916,3 2824,2 10,0 5780 450 400

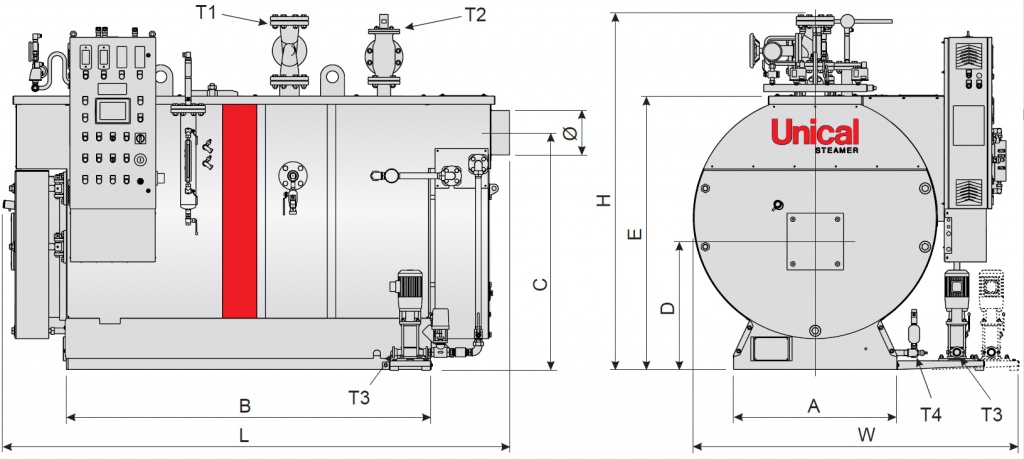

bahr_uno_размеры

РАЗМЕРЫ КОТЛОВ BAHR UNO


Модель W L H A B C D E
T1 T2 T3 T4 Масса
 пустого
 котла
Общая
 масса
мм мм мм мм мм мм мм мм мм
      кг кг
140 1560 1800 1485 720 1100 725 580 1220 219 Ду50 Ду32 1" 1/2" 1100 1420
160 1560 1800 1485 720 1100 725 580 1220 219 Ду50 Ду32 1" 1/2" 1100 1420
200 1560 1800 1485 720 1100 725 580 1220 219 Ду50 Ду32 1" 1/2" 1100 1420
300 1680 2350 1630 780 1550 1167 635 1340 219 Ду65 Ду40
1"
1" 1460 2028
400 1680 2350 1630 780 1550 1167 635 1340 219 Ду65 Ду40
1" 1" 1460 2028
500 1800 2555 1800 860 1750 1266 685 1460 219 Ду80 Ду50 1"
1"
1840
2654
600 1800 2555 1800 860 1750 1266 685 1460 219 Ду80 Ду50
1" 1"
1840
2654
800 1940 2950 1980 950 2120 1379 745 1600 258 Ду100 Ду65 1" 1" 2240 3600
1000 1940 2950 1980 950 2120 1379 745 1600 258 Ду100 Ду65
1" 1" 2240 3600
1250 2085 3410 2220 1090 2527 1417 860 1790 308 Ду125 Ду80 1" 1" 3190 4853
1500 2085 3410 2220 1090 2527 1417 860 1790 308 Ду125 Ду80
1" 1" 3190 4853
1750 2210 3765 2350 1200 2750 1482 905 1920 358 Ду125 Ду100 1" 1 1/2" 3970 6110
2000 2210 3765 2350 1200 2750 1482 905 1920 358 Ду125 Ду100
1"
1 1/2" 3970 6110
2500 2480 3858 2725 1470 2830 1677 1080 2250 408 Ду150 Ду80(х2) 1" 1 1/2" 5640 8610
3000 2480 3858 2725 1470 2830 1677 1080 2250 408 Ду150 Ду80(х2) 1" 1 1/2" 5640 8610
3500 2480 4358 2725 1470 3330 1410 1080 2250 508 Ду150

Ду100(х2)

1" 1 1/2" 6390 9880
4000 2680 4383 3192 1700 3430 1650 1165 2473 508 Ду200 Ду150(х2) 1 1/2" 1 1/2" 6890 11045

Особенности конструкции:
  • Корпус котла: состоит из цилиндрической обечайки, топки, днища топки и трубных решеток из высококачественной стали в соответствии с действующими техническими нормами. Используемые материалы имеют сертификаты изготовителя на соответствие химическим и механическим свойствам и дополнительно подвергаются контролю в процессе производства. Все сварные процессы сертифицированы, выполняются квалифицированным персоналом и в соответствии с внутренним планом "Производства и контроля" подвержены неразрушающим видам контроля качества. По завершении производства, каждый корпус котла, работающего под давлением подвергается контролю посредством гидравлических испытаний в соответствии с пунктом 7.4 - Приложения 7 к Директиве 2014/68/UE (PED).
  • Дымогарные трубы: образуют трубный пучок из высококачественной стали, приварены к трубным решеткам методом автоматической сертифицированной сварки. Трубы оснащены турбулизаторами в соответствии с типами используемых труб.
  • Передняя дверь: изготовлена из стального листа, покрытого с внутренней стороны слоем изолирующего огнеупорного материала большой толщины. Дверь смонтирована на петлях, которые позволяют осуществлять ее быстрое открытие и оснащена самоочищающимся окошком для контроля пламени, которое позволяет осуществлять контроль правильного сгорания при работе котла. На двери также установлена плита для крепления горелки, в которой может быть вырезано отверстие в соответствии с моделью горелки, устанавливаемой на котле.
  • Задняя дымовая камера: выполненная из сварного стального листа, крепится к задней трубной пластине с помощью болтов, чтобы обеспечить удаление. Она оборудована соответствующей дверью для очистки и горизонтальным дымоходом (по заявке вертикальным) подходящего диаметра для мощности генератора. Дымовая камера может быть установлена во встроенном подогревателе съёмного типа.
  • Основание: рама из стальных профилей, закрепленных электросваркой к трубным решеткам и приваренных к ней стальных листов.
  • Ревизионная площадка: расположена в верхней части котла и состоит из рамы из стальных профилей, покрытой профилированным стальным листом и укомплектованная (по запросу) парапетом с поручнем.
  • Изоляция обечайки и передней части котла: теплоизоляция обечайки выполнена посредством матов из минеральной ваты толщиной 100 мм, закрепленных термоотверждающейся смолой высокой плотности, сверху закрыта обшивкой из окрашенной листовой стали толщиной 10/10. Передняя часть котла также имеет изоляцию из минеральной ваты, закрытой снаружи металлической обшивкой.
