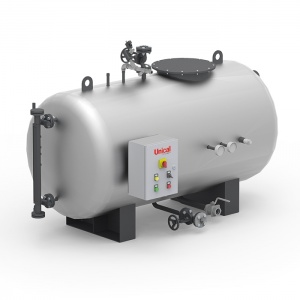

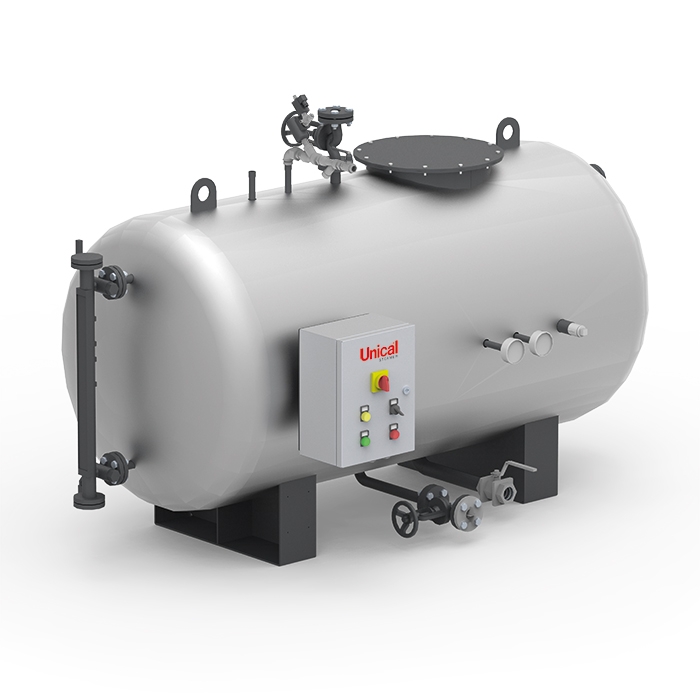

Бак питательной воды и конденсата SRC

Баки питательной воды Предназначены для хранения питательной воды и конденсата. Горизонтального типа, цилиндрической формы. Имеют стальные опоры для установки на уровне земли или для того, чтобы избежать явления кавитации, могут устанавливаться на более высоком уровне от поверхности земли. В комплект входит электронное управление уровнем воды с системой сигнализации ее верхнего и нижнего уровней. Смешение конденсата и химически очищенной воды происходит автоматически. Тепловая изоляция - минеральная вата высокой плотности, которая покрыта рифленой алюминиевой фольгой.

Описание серии SRC

БАКИ СБОРА ПИТАТЕЛЬНОЙ ВОДЫ И КОНДЕНСАТА ДЛЯ ПАРОВЫХ КОТЛОВ
Гамма от 500 до 16000 литров
Рабочее давление атмосферное
Модели 500 1000 1500 2000 2500 3000
4000 5000 8000 10000 16000

ТЕХНИЧЕСКИЕ ДАННЫЕ


Модель Объем воды по уровню Общий объем
л л
500 325 500
1000 650 1000
1500 975 1500
2000 1300 2000
2500 1625 2500
3000 1950 3000
4000 2800 4000
5000 3500 5000
8000 5600 8000
10000 7000 10000
16000 11200 16000

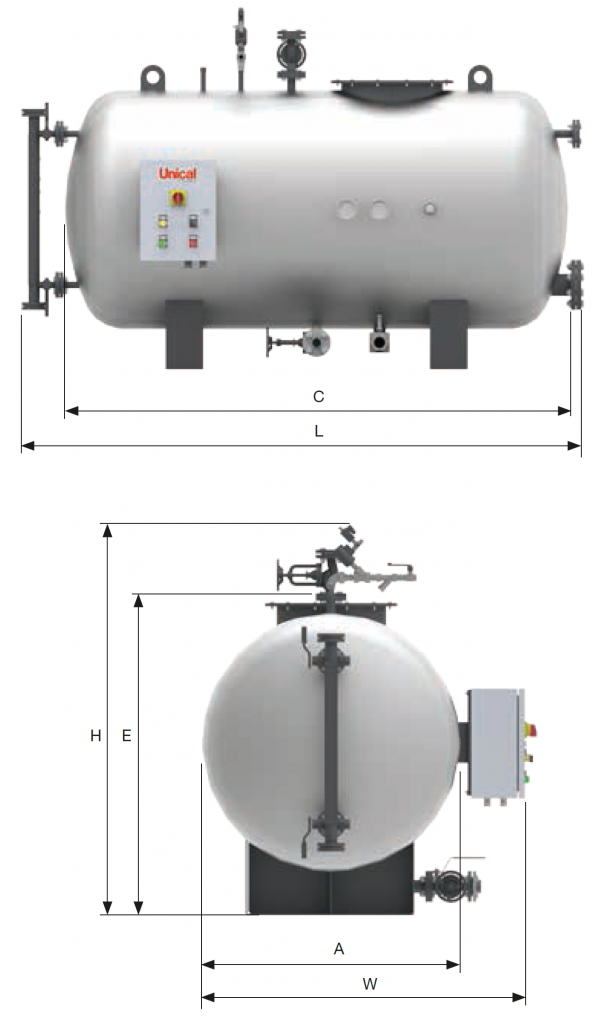

src_размеры

РАЗМЕРЫ БАКОВ SRC


Модель W L H A C E Масса
мм мм мм мм мм мм кг
500 1030 1970 1330 750 4560 1000 330
1000 1230 2400 1440 950 2000 1210 460
1500 1480 2315 1690 1200 1900 1460 515
2000 1570 1935 1845 1300 1880 1560 560
2500 1570 2990 1845 1300 2530 1560 665
3000 1650 3080 1915 1370 2630 1630 765
4000 1780 3060 2090 1500 2610 1760 950
5000 1980 3130 2300 1700 2650 2000 1060
8000 2070 4750 2420 1800 4125 2100 1630
10000 2070 5215 2500 1800 4625 2100 1740
16000 2370 5960 2810 2100 5560 2690 2430

Бак состоит из:
  • Стального корпуса
  • Магнитного индикатора уровня
  • Датчика контроля уровня воды
  • Впускной линии воды с пневматическим клапаном
  • Линии подачи деаэрированой горячей воды в котел
  • Воздушного клапана
  • Перелива
  • Дренажа
  • Термометра
  • Манометра
  • Шкафа управления IP55
