TBR (4 000-50 000 кВт)
Функциональные характеристики
- Настройка и обслуживание горелки без снятия с теплогенератора.
- Возможность работы в двухступенчатом прогрессивном или модуляционном режиме.
- Наличие воздушной заслонки, закрывающейся при выключении горелки.
- Наличие газовой дроссельной заслонки, управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую арматуру).
- Наличие версий с механическим и электронным регулированием соотношения топливо-воздух.
- Возможность получения низких выбросов оксидов азота при использовании газового топлива.
- Возможность использования для горения воздуха, подогретого до 250°С.
- Возможность применения горелок в экстремальных окружающих условиях (пыль, влажность и т.д.)
- Возможность подключения воздуховода справа, слева, сверху и снизу относительно оси головки горелки.
- Возможность подключения газопровода справа, слева и снизу относительно оси головки горелки.
- Возможность изменения формы факела горелки.

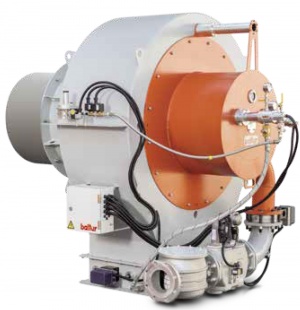

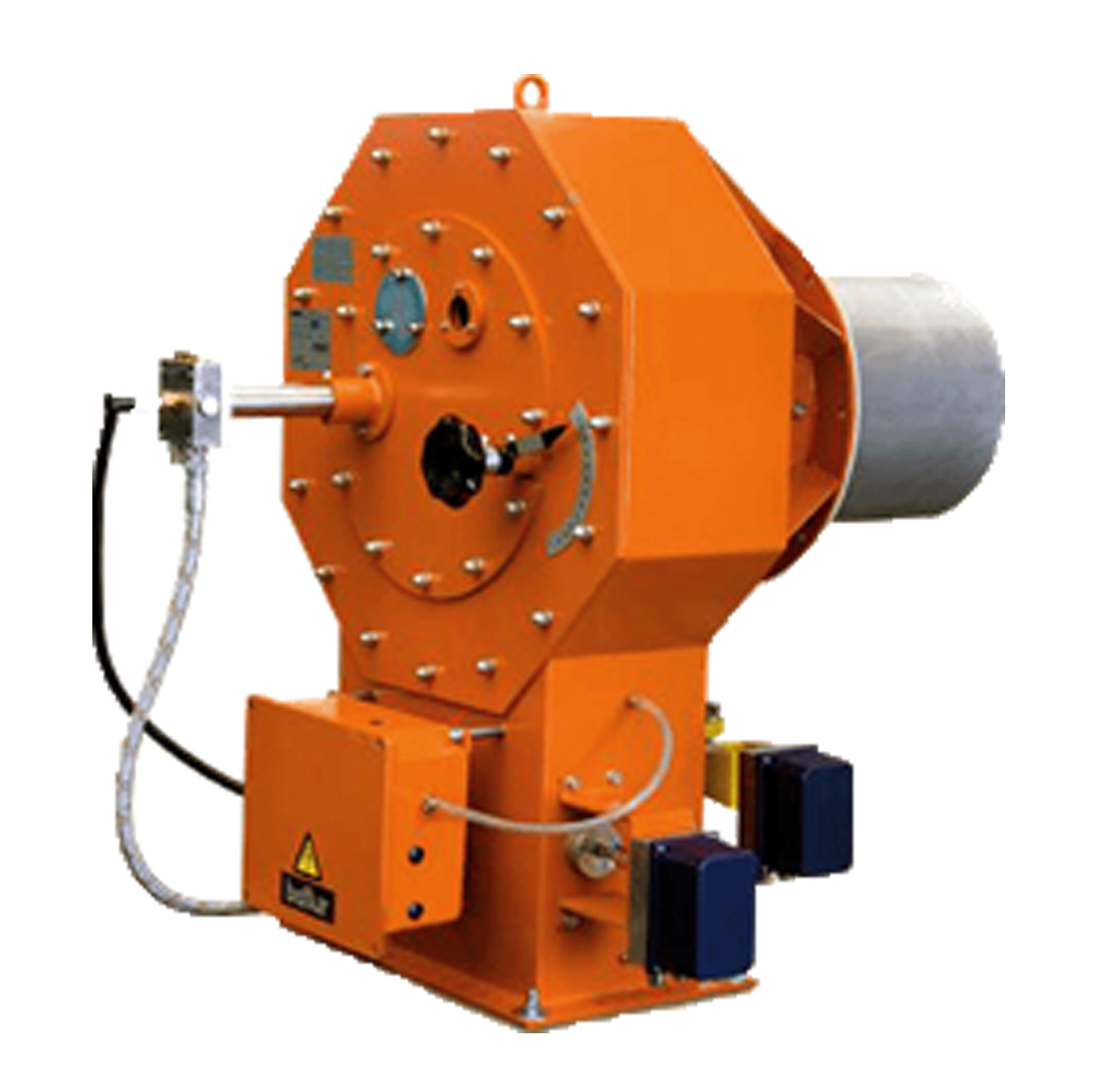

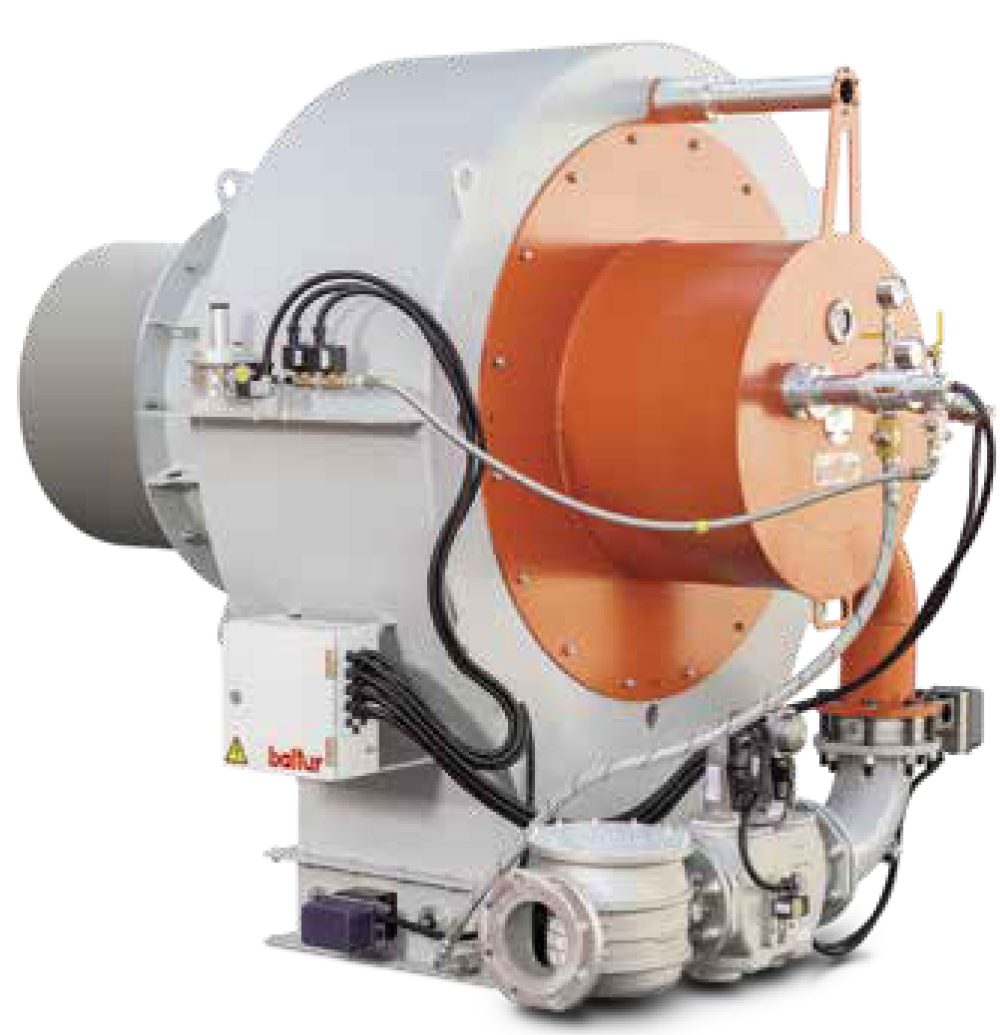

Промышленные блочные горелки серии TBR предназначены для установки на теплогенераторах промышленного и теплофикационного назначения с камерой сгорания различных размеров (конструкция горелки позволяет адаптировать размеры факела под размеры конкретной камеры сгорания) или установках для нестандартных технологических процессов с экстремальными окружающими условиями.
Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду.
Блочная конфигурация обеспечивает возможность создания гибких теплотехнических систем с технологическими параметрами, максимально подходящими к требуемым.
В качестве модулей используются следующие элементы горелки: газовая арматура (для высокого, среднего и низкого давления газа), блок подготовки жидкого топлива, дутьевой вентилятор, пульт управления. Используемые виды топлива: газ (природный и сжиженный нефтяной), дизельное топливо, мазут.
Эта серия горелок включает в себя семь типоразмеров мощностью от 4 000 до 50 000 кВт.
Технические характеристики горелок TBR
|
Модель |
TBR 4 | TBR 6 | TBR 9 | TBR 12 |
|
Тепловая мощность, кВт |
500—4 000 | 750—6 000 | 1 125—9 000 | 1 500—12 000 |
|
Модель |
TBR 16 | TBR 20 | TBR 26 | TBR 32 |
|
Тепловая мощность, кВт |
2 000—16 000 | 2 500—20 000 | 3 250—26 000 | 4 000—32 000 |
|
Модель |
TBR 38 | TBR 44 | TBR 50 |
|
Тепловая мощность, кВт |
4 750—38 000 | 5 500—44 000 | 6 250—50 000 |
