SUHR

Двухходовые котлы на перегретой воде. КПД 92-95%. Стандартное рабочее давление от 5 до 10 бар и тепловая мощность от 140 до 2900 кВт. Котлы работают на жидком или газообразном топливе. Каждый котел поставляется с комплектующими, которые соответствуют требованиям безопасности и простоты ввода в эксплуатацию. Котлы изготавливаются в соответствии с требованиями Директивы 2014/68/UE (PED) и имеют сертификат СЕ.

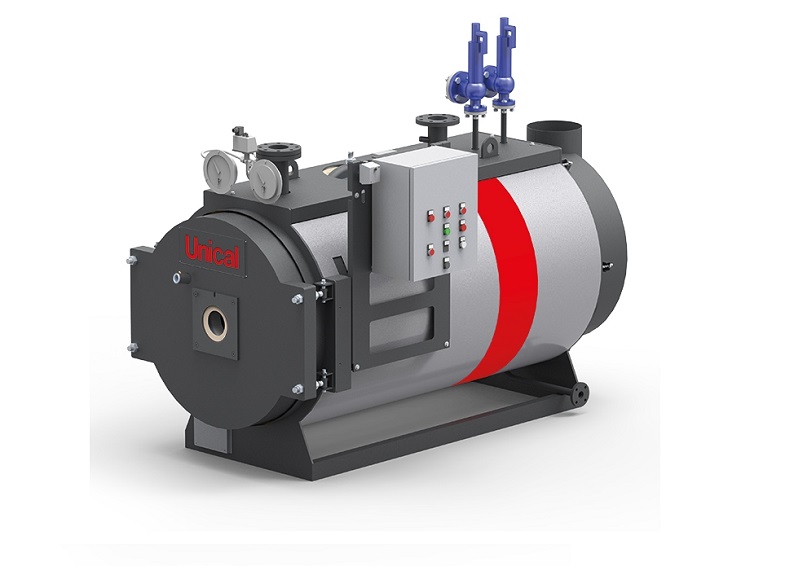

Описание серии SUHR

ДВУХХОДОВЫЕ КОТЛЫ НА ПЕРЕГРЕТОЙ ВОДЕ СРЕДНЕГО И ВЫСОКОГО ДАВЛЕНИЯ. КПД ДО 95%
Диапазон мощности от 140 до 2900 кВт
Тип HP HPO
биметаллическая труба шестисекционная труба
Топливо газ
  газ/дизель/мазут
Рабочее давление 4,9 бар (SUHR 5) / 9,8 бар (SUHR 10)
Рабочая температура 158,1°С (SUHR 5) / 183,2°С (SUHR 10)
Модели 140 210 270 370 465 580 700
1000 1160 1400 1750 2050 2300 2900

ТЕХНИЧЕСКИЕ ДАННЫЕ


Модель Номинальная теплопроизводительность Номинальная тепловая мощность (HP) Номинальная тепловая мощность (HPO)  ΔP Аэродинамическое сопротивление
Объем воды Гидравлическое сопротивление (ΔT 15°С) Вес (4,9 бар)
кВт кВт кВт мбар л мбар кг
140 140 167,4 151,4 3,0 335 3,7 798
210 210 221,1
227,0 3,75 549
8 1135
270 268 282,1 289,7 4,5 549 13 1135
370 372 391,6
402,2 6,3
690
11 1615
465 465 489,5 502,7 6,75 690 17 1615
580 581,5 612,1 628,6 7,5 1143 12 1760
700 700 736,8 756,8 9,0 1143 18
2165
1000 1000 1053,0 1081,0 10,5 1625 22 2760
1160 1160 1224,2 1257,3 8,25 1625 20 2760
1400 1395 1469,5 1509,2
9,0 1950 22 3425
1750 1745 1836,8 1886,5
10,5 2575 25 5030
2050 2035 2142,1 2200 12,3 2575 30 5030
2300 2325 2447,4 2513,5 13,5 3015 40 6165
2900 2900 3060,0 3412,7 14,25 4290 45 7350

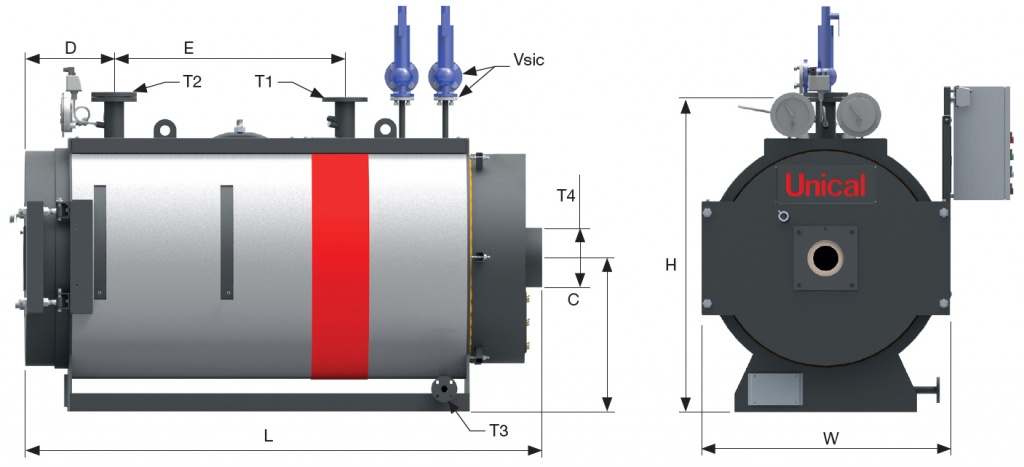

SUHR OR размеры

РАЗМЕРЫ КОТЛОВ SUHR


Модель W L H C D E T1-T2 T3 T4 Vsic
мм мм мм мм мм мм Ду Ду ⌀ мм Ду
140 900 1900 1230 550 200 650 65 25 208 20/32
210 1000 2125 1270 600 200 800 65 25 228 20/40
270 1000 2125 1270 600 200 800 65 25 228 20/40
370 1115 2424 1327 675 200 1010 80 25 258 20/40
465 1115 2424 1327 675 200 1010 80 25 258 20/40
580 1270 2792 1500 765 200 1140 80 25 358 20/40
700 1270 2792 1500 765 200 1140 80 25 358 20/40
1000 1400 3200 1660 865 250 1450 100 25 408 25/40
1160 1400 3200 1660 865 250 1450 100 25 408 25/40
1400 1510 3426 1770 920 300 1570 125 25 408 40/50
1750 1720 3500 2030 1075 300 1600 150 40 508 40/50
2050 1720 3500 2030 1075 300 1600 150 40 508 40/50
2300 1800 3875 2120 1115 300 1700 200 40 558 40/50
2900 1980 4195 2290 1205 300 1850 200 40 608 40/65

Особенности конструкции:
  • Котел с инверсией пламени состоит из цилиндрической топки с омываемым днищем, в которой образуется пламя и происходит инверсия продуктов сгорания. Дымовые газы поступают в трубный пучок передней трубной решетки и направляются в сторону задней трубной решетки, из которой попадают в сборный короб дымовых газов, и далее в дымоход. Котел обеспечивает низкие поверхностные тепловые нагрузки в камере сгорания.
  •  Корпус котла: изготовлен из высококачественной стали и состоит из цилиндрической топки с омываемым днищем. Все материалы имеют сертификаты, подтверждающие их химические и механические характеристики. Контроль качества осуществляется на каждом этапе производства. Сварка выполняется квалифицированным, аттестованным персоналом и подвергается неразрушающим методам контроля качества сварных соединений. После изготовления котлы подвергаются гидравлическим испытаниям, в соответствии с требованиями пункта 7.4 Приложения I. Директивы 2014/68/UE (PED).
  • Дымогарные трубы: изготовлены из высококачественной стали, приварены к трубным решеткам.Трубы дымоудаления оснащены дюбелями в зависимости от типологии используемой трубы.
  • Передняя дверь: изготовлена из стального листа, полностью покрыта слоем изоляции и слоем огнеупорного материала. Дверь котла оснащается петлями. Петли обеспечивают легкую регулировку и быстрое открывание. Для контроля горения в двери имеется самоочищающиеся смотровое стекло.
  • Задняя дымовая камера: выполнена из листовой стали и оборудована соответствующей дверью для очистки и горизонтальным дымоходом (по заявке вертикальным) подходящего диаметра для мощности генератора, без фланцевания. Он может быть подключен к внешнему экономайзеру и дополнительному оборудованию.
  • Основание: стальная рама, приваренная к трубным решеткам и закрытая стальными листами.
  • Изоляция: изготовлена из минеральной ваты, с внешней стороны защищена окрашенной обшивкой.

Аксессуары DIATHER

  • пульты управления SUHR OR №1

    Пульт управления IMC_SH

    • Управление одноступенчатой и двухступенчатой горелкой.

    • Возможность использовать функцию работы 24/72 часа без присутствия оператора.

    • 1 предохранительное реле нижнего уровня PED (дополнительно).

    • Клеммная коробка на быстроразъемных соединениях.

    • Расширение с помощью дополнительных комплектов.

    • Степень электрозащиты IP55.

  • пульты управления SUHR OR №2

    Пульт управления IML_SH

    • ПЛК управления.

    • 7" сенсорный экран с графическим интерфейсом.

    • Управление одноступенчатой, двухступенчатой, трехступенчатой или модуляционной горелкой.

    • Возможность использовать функцию работы 24/72 часа без присутствия оператора.

    • 1 предохранительное реле нижнего уровня PED (дополнительно).

    • Клеммная коробка на быстроразъемных соединениях.

    • Расширение с помощью дополнительных комплектов.

    • Степень электрозащиты IP55.

  • комплект работы котла без присутствия

    Комплект для работы котла без присутствия оператора в течение 24 часов

    Комплект аксессуаров для работы котла без присутствия оператора котельной в течение 24 часов, состоящий из:

    • Панели управления для работы в течение 24 часов с таймером.

    • Патрубка для установки КИП/устройств безопасности для монтажа на подающем трубопроводе котла, оснащенного всеми необходимыми компонентами:

    • манометра с трехходовым краном - 1 шт.

    • показывающего термометра - 1 шт.

    • предохранительного реле максимального и минимального давления

    • прямого указателя уровня с отсечными кранами.

    • реле минимального уровня типа "fail-safe" - 1 шт.

    • реле температуры (PT100) типа "fail-safe" - 2 шт.

  • комплект работы котла без присутствия

    Комплект для работы котла без присутствия оператора в течение 72 часов

    Комплект аксессуаров для работы котла без присутствия оператора котельной в течение 72 часов, состоящий из:

    • Панели управления для работы в течение 72 часов с таймером.

    • Патрубка для установки КИП/устройств безопасности для монтажа на подающем трубопроводе котла, оснащенного всеми необходимыми компонентами:

    • манометра с трехходовым краном - 1 шт.

    • показывающего термометра - 1 шт.

    • предохранительного реле максимального и минимального давления

    • прямого указателя уровня с отсечными кранами.

    • реле минимального уровня типа "fail-safe" - 1 шт.

    • реле температуры (PT100) типа "fail-safe" - 2 шт.

    • комплекта устройств безопасности для расширительного бака, состоящего из реле минимального давления и реле минимального уровня типа "fail-safe" - 1 шт.
