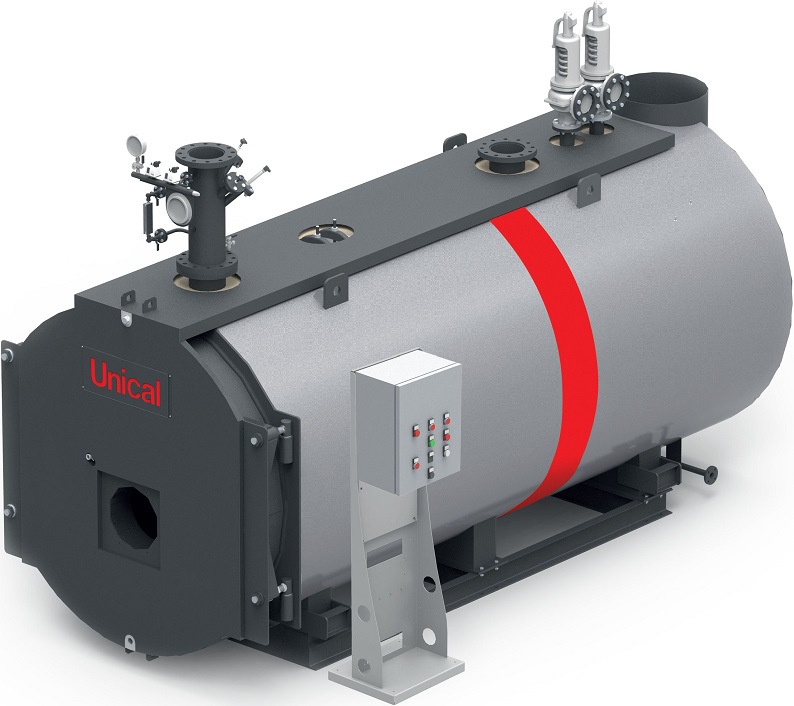

TRYSUHR
TRYSUHR это серия трехходовых котлов на перегретой воде. Стандартное рабочее давление до 10 бар (более высокое давление по запросу) и тепловой мощностью от 870 до 10000 кВт. КПД 91%. Котлы работают на жидком или газообразном топливе. Каждый котел поставляется с комплектующими, которые соответствуют требованиям безопасности и простоты ввода в эксплуатацию. В соответствии с действующим законодательством, каждый котел подвергается оценке на соответствие нормативным требованиям. Котлы изготавливаются в соответствии с требованиями Директивы 2014/68/UE (PED) и имеют сертификат СЕ
Описание серии TRYSUHR
| ТРЕХХОДОВЫЕ КОТЛЫ НА ПЕРЕГРЕТОЙ ВОДЕ БОЛЬШОЙ ПРОИЗВОДИТЕЛЬНОСТИ И ВЫСОКОГО ДАВЛЕНИЯ. КПД 91% | ||||||
|---|---|---|---|---|---|---|
| Диапазон мощности | от 870 до 10 000 кВт | |||||
| Топливо | газ, дизель, мазут | |||||
| Рабочее давление | 9,8 бар (выше по запросу) | |||||
| Рабочая температура | 183,2°С | |||||
| Модели | 870 |
1160 |
1400 |
1800 |
2300 |
2900 |
| 3500 |
4650 |
5800 |
7000 |
8300 |
10000 |
|
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модель |
Номинальная теплопроизводительность |
Номинальная тепловая мощность |
ΔP Аэродинамическое сопротивление |
Объем воды | Вес (4,9 бар) |
| кВт | кВт | мбар | л | кг | |
| 870 | 870 | 960 |
3,0 |
2800 | 4150 |
| 1160 | 1160 | 1280 | 5,6 | 2870 | 6100 |
| 1400 | 1395 | 1550 | 6,7 | 3600 | 6800 |
| 1800 | 1750 | 1940 | 5,4 | 3980 | 7400 |
| 2300 | 2300 | 2550 | 3,5 | 8250 | 9200 |
|
2900 |
2900 | 3220 | 6,0 | 9200 | 10600 |
|
3500 |
3500 | 3880 | 7,5 | 10840 | 14300 |
| 4650 | 4650 | 5160 | 7,0 | 11400 | 15000 |
| 5800 | 5800 | 6440 | 5,8 | 12520 | 17600 |
| 7000 | 7000 | 7740 | 10,0 | 14700 | 19200 |
| 8300 | 8300 | 9220 | 10,0 | 16800 | 24350 |
| 10000 | 10000 | 11100 | 11,0 | 19000 | 28400 |

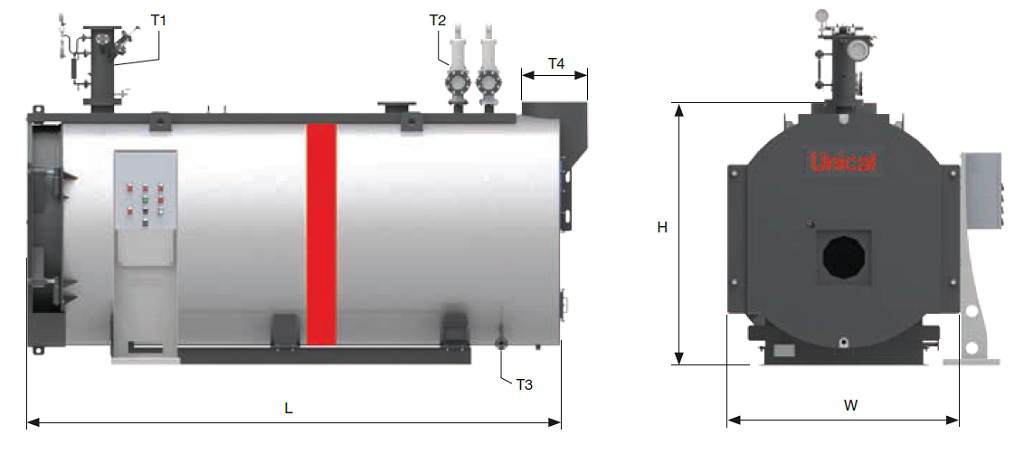

РАЗМЕРЫ КОТЛОВ TRYSUHR
| Модель | W | L | H | T1-T2 | T3 | T4 |
| мм | мм | мм | Ду | Ду | ⌀ мм | |
| 870 | 1480 | 3500 | 1800 | 100 | 25 | 300 |
| 1160 | 1660 | 3600 | 2150 | 125 | 25 | 350 |
| 1400 | 1660 | 3900 | 2150 | 150 | 40 | 350 |
| 1800 | 1850 | 3900 | 2340 | 150 | 40 | 400 |
| 2300 | 2160 | 4970 | 2650 | 150 | 40 | 450 |
| 2900 | 2160 | 5370 | 2650 | 200 | 40 | 450 |
| 3500 | 2410 | 5300 | 2900 | 200 | 40 | 550 |
| 4650 | 2470 | 5770 | 2990 | 200 | 40 | 600 |
| 5800 | 2500 | 6370 | 3000 | 250 | 40 | 700 |
| 7000 | 2500 | 6870 | 3000 | 250 | 40 | 700 |
| 8300 | 2710 | 7320 | 3210 | 250 | 40 | 800 |
| 10000 | 2900 | 7500 | 3590 | 300 | 40 | 900 |
Особенности конструкции:
- Котел состоит из цилиндрической топки, в которой образуется пламя. Дымовые газы из камеры сгорания попадают в специальный инверсионный канал . Затем, от фронтальной двери направляются по дымогарным трубам к сборному коробу дымовых газов. Котел обеспечивает низкие поверхностные тепловые нагрузки в камере сгорания и низкие выбросы NOx (с горелками серий с низким NOx).
- Корпус котла: изготовлен из высококачественной стали и состоит из цилиндрической топки с омываемым днищем. Все материалы имеют сертификаты, подтверждающие их химические и механические характеристики. Контроль качества осуществляется на каждом этапе производства. Сварка выполняется квалифицированным, аттестованным персоналом и подвергается неразрушающим методам контроля качества сварных соединений. После изготовления котлы подвергаются гидравлическим испытаниям, в соответствии с требованиями пункта 7.4 Приложения I. Директивы 2014/68/UE (PED).
- Дымогарные трубы: изготовлены из высококачественной стали, приварены к трубным решеткам, без спиральных турбулизаторов.
- Поворотная камера: изготовлена из стального листа, полностью омываемая, соединена с задним сборным коробом дымовых газов с опорами и люком.
- Передняя дверь котла: изготовлена из стального листа, полностью покрыта слоем изоляции и слоем огнеупорного материала большой толщины. Котлы оснащаются одной или двумя дверями в зависимости от мощности. Для контроля горения в дверях имеются самоочищающиеся смотровые стекла.
- Сборный короб дымовых газов: изготовлен из стального листа, полностью покрыт слоем изоляции и слоем огнеупорного материала. Имеет две двери для осуществления контроля и чистки. Для быстрого открывания двери навешены на петли. Кроме того, короб оснащен горизонтальным патрубком подключения к дымовой трубе, для контроля горения имеет самоочищающиеся смотровое стекло. Он может подключаться к внешнему экономайзеру и дополнительному оборудованию.
- Основание: стальная рама, приваренная к трубным решеткам и закрытая стальными листами.
- Площадка для обслуживания: расположена в верхней части котла, изготовлена из стального, рифленого листа. Под заказ оборудуется поручнями и лестницей.
- Изоляция: изготовлена из минеральной ваты, с внешней стороны защищена окрашенной обшивкой.
Аксессуары TRYSUHR
-

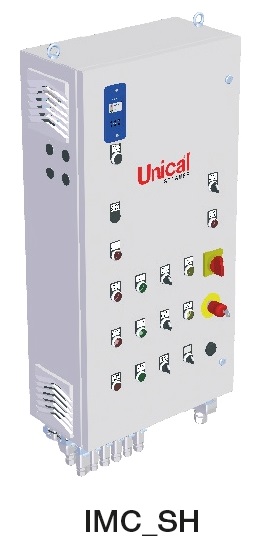

Пульт управления IMC_SH
- Управление одноступенчатой и двухступенчатой горелкой.
- Возможность использовать функцию работы 24/72 часа без присутствия оператора.
- 1 предохранительное реле нижнего уровня PED (дополнительно).
- Клеммная коробка на быстроразъемных соединениях.
- Расширение с помощью дополнительных комплектов.
- Степень электрозащиты IP55.
-

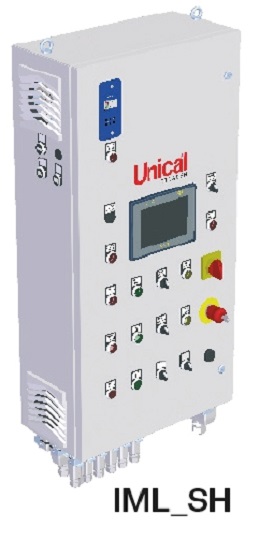

Пульт управления IML_SH
- ПЛК управления.
- 7" сенсорный экран с графическим интерфейсом.
- Управление одноступенчатой, двухступенчатой, трехступенчатой или модуляционной горелкой.
- Возможность использовать функцию работы 24/72 часа без присутствия оператора.
- 1 предохранительное реле нижнего уровня PED (дополнительно).
- Клеммная коробка на быстроразъемных соединениях.
- Расширение с помощью дополнительных комплектов.
- Степень электрозащиты IP55.
-
Комплект для работы котла без присутствия оператора в течение 24 часов
Комплект аксессуаров для работы котла без присутствия оператора котельной в течение 24 часов, состоящий из:
- Панели управления для работы в течение 24 часов с таймером.
- Патрубка для установки КИП/устройств безопасности для монтажа на подающем трубопроводе котла, оснащенного всеми необходимыми компонентами:
- манометра с трехходовым краном - 1 шт.
- показывающего термометра - 1 шт.
- предохранительного реле максимального и минимального давления
- прямого указателя уровня с отсечными кранами.
- реле минимального уровня типа "fail-safe" - 1 шт.
- реле температуры (PT100) типа "fail-safe" - 2 шт.
-
Комплект для работы котла без присутствия оператора в течение 72 часов
Комплект аксессуаров для работы котла без присутствия оператора котельной в течение 72 часов, состоящий из:
- Панели управления для работы в течение 72 часов с таймером.
- Патрубка для установки КИП/устройств безопасности для монтажа на подающем трубопроводе котла, оснащенного всеми необходимыми компонентами:
- манометра с трехходовым краном - 1 шт.
- показывающего термометра - 1 шт.
- предохранительного реле максимального и минимального давления
- прямого указателя уровня с отсечными кранами.
- реле минимального уровня типа "fail-safe" - 1 шт.
- реле температуры (PT100) типа "fail-safe" - 2 шт.
- комплекта устройств безопасности для расширительного бака, состоящего из реле минимального давления и реле минимального уровня типа "fail-safe" - 1 шт.
