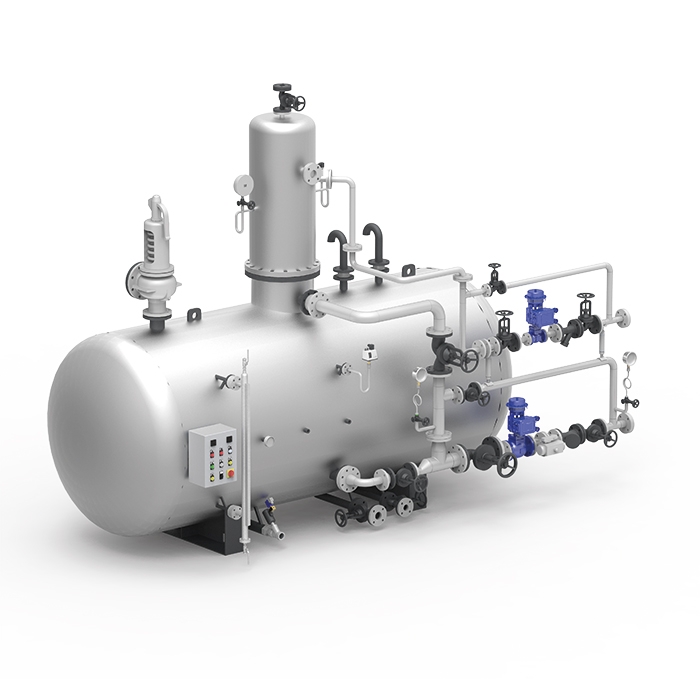

Деаэратор DETE
Деаэраторы повышенного давления для паровых котлов
Деаэраторы повышенного давления - это бак, находящийся под давлением выше атмосферного и заполненный водой. Наилучшие рабочие условия (температура 105°С и давление 0,4 бара) обеспечиваются и управляются электроникой. Пар, необходимый для нагрева питательной воды в деаэраторе, подается через форсунки, расположенные в нижней части бака деаэратора, а также через модуляционный клапан в деаэрационную колонну. Деаэратор имеет горизонтальную цилиндрическую форму. Он оснащен стальными опорами для установки деаэратора на необходимой высоте, чтобы избежать явления кавитации питательных насосов парового котла. В комплект входит электронное управление уровнем воды с системой сигнализации ее верхнего и нижнего уровней. Тепловая изоляция - минеральная вата высокой плотности, которая покрыта рифленой алюминиевой фольгой.
Деаэраторы изготовливаются согласно требованиям Директивы PED (Оборудование, работающее под давлением) 2014/68/UE ст. 3 п. 3.
Описание серии DETE
| ДЕАЭРАТОРЫ ПОВЫШЕННОГО ДАВЛЕНИЯ | |||||||
|---|---|---|---|---|---|---|---|
| Гамма | от 1000 до 16000 литров | ||||||
| Рабочее давление | 0,4—0,5 бар | ||||||
| Рабочая температура | 105°С | ||||||
| Модели | 1000 | 2000 | 4000 | 6000 | 8000 | 10000 | 16000 |
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модель | Минимальный расход воды | Максимальный расход воды | Номинальный объем | Общий объем | Давление питательной воды |
Рабочее давление |
Рабочая температура |
| кг/ч | кг/ч |
м3 |
м3 | бар | бар | °С | |
| 1000 | 300 | 1500 | 700 | 1000 | 10-12 | 0,5 | 105 |
| 2000 | 1750 | 3000 | 1400 | 2000 | 10-12 | 0,5 | 105 |
| 4000 | 4000 | 5000 | 2800 | 4000 | 10-12 | 0,5 | 105 |
| 6000 | 6000 | 8000 | 4200 | 6000 | 10-12 | 0,5 | 105 |
| 8000 | 10000 | 12000 | 5600 | 8000 | 10-12 | 0,5 | 105 |
| 10000 |
— |
15000 | 7000 | 10000 | 10-12 | 0,5 | 105 |
| 16000 |
— |
22000 | 11200 | 16000 | 10-12 | 0,5 | 105 |

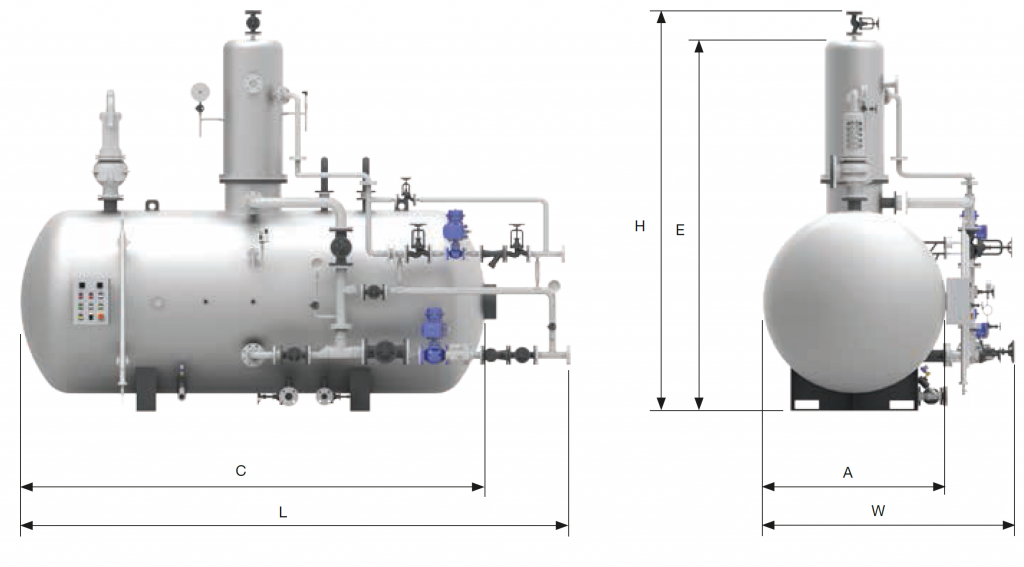

РАЗМЕРЫ ДЕАЭРАТОРОВ DETE
| Модель | W | L | H | A | C | E | Масса пустого |
| мм | мм | мм | мм | мм | мм | кг | |
| 1000 |
1550 |
2420 | 2280 | 950 | 2000 | 2160 | 890 |
| 2000 |
1900 |
2300 | 2730 | 1300 | 1880 | 2610 | 990 |
| 4000 | 2100 | 3030 | 2980 | 1500 | 2610 | 2860 | 1460 |
| 6000 |
2300 |
3270 | 3330 | 1700 | 2850 | 3210 | 1720 |
| 8000 |
2400 |
4545 | 3480 | 1800 | 4125 | 3360 | 1980 |
| 10000 |
2400 |
5045 | 3530 | 1800 | 4625 | 3410 | 2290 |
| 16000 |
2400 |
5980 | 3630 | 1800 | 5560 | 3510 | 3100 |
Деаэраторы повышенного давления состоят из:
- Деаэраторного бака
- Парового инжектора
- Магнитного указателя уровня
- Датчиков для контроля уровня воды
- Входной линии воды с пневматическим клапаном и фильтром
- Выходной линии конденсата
- Выхода деаэрированной воды на паровой котел
- Воздушного клапана
- Перелива
- Сливного клапана
- Термометра
- Манометра
- Предохранительного клапана
- Насоса циркуляции
- Клапана на подаче пара
- Выхода деаэрированной воды на котел
- Шкафа управления (IP55)
