SINTESI

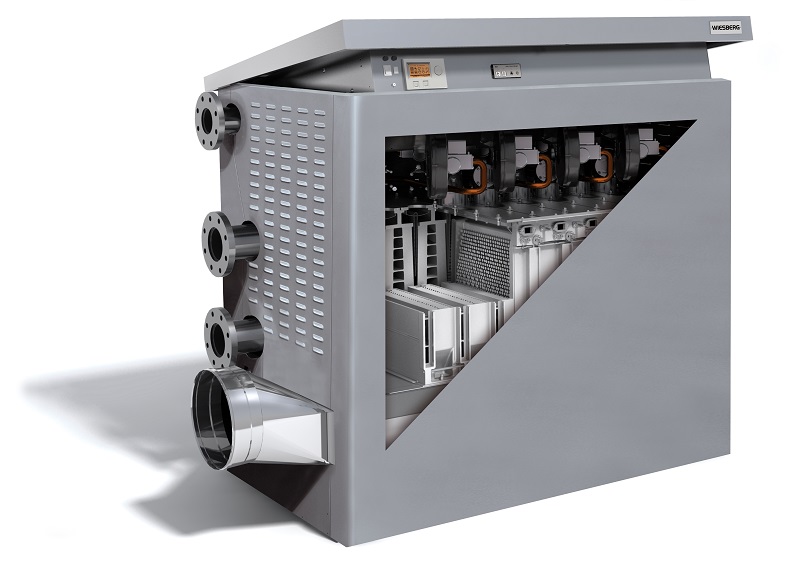

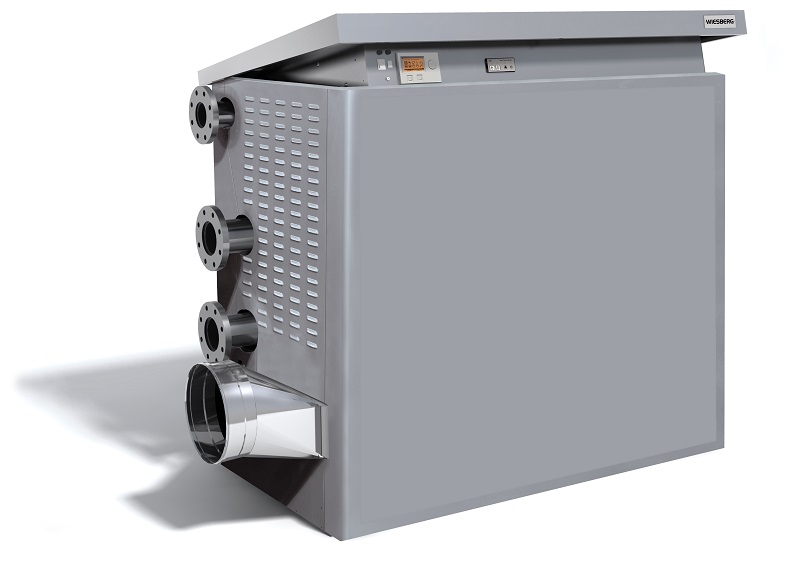

Секционный конденсационный котел с высоким коэффициентом модуляции мощности. Котел состоит из соединенных между собой секций, отлитых из сплава алюминия, магния и кремния. Между соседними секциями котла установлены премиксные горелки (от 2 до 14 шт) с коэффициентом модуляции мощности до 1:5. Все горелки котла объединены в систему каскадного управления, поэтому максимальный коэффициент модуляции мощности одного котла может доходить до 1:69. Кроме того, котлы могут каскадироваться между собой в неограниченном количестве (с использованием дополнительной автоматики). Использование премиксных горелок обеспечивает низкие выбросы оксидов азота, а возможность работы в конденсационном режиме высокий КПД. Выпускается 17 типоразмеров, номинальной тепловой мощностью от 100 до 1512 кВт.

Преимущества

Максимальная рабочая температура в котле 95°C.
Очень компактный и легкий котел.
Высокий коэффициент модуляции мощности, высокий КПД, низкие выбросы вредных веществ, низкий вес, малый объем воды, низкий уровень шума и вибрации, простота технического обслуживания делают данные котлы оптимальными для использования в крышных котельных многоэтажных зданий.

Артикулы для заказа

Модель	Артикул	Модель	Артикул	Модель	Артикул	Модель	Артикул
Модель	Артикул	Модель	Артикул	Модель	Артикул	Модель	SINTESI 100	96744	SINTESI 348	96749	SINTESI 864	96754	SINTESI 1404	104210
SINTESI 150	96745	SINTESI 432	96750	SINTESI 972	96993	SINTESI 1512	103307
SINTESI 200	96746	SINTESI 540	96751	SINTESI 1080	96994
SINTESI 250	96747	SINTESI 648	96752	SINTESI 1188	96932
SINTESI 300	96748	SINTESI 756	96753	SINTESI 1296	104209

Характеристики моделей SINTESI

Характеристики моделей	100	150	200	250	300	348
Количество горелок, шт.	2	3	4	5	6	7
Номинальная тепловая мощность, кВт	100	150	200	250	300	348
Минимальная тепловая мощность, кВт	12	12	12	12	12	12
Номинальная теплопроизводительность (60-80°C), кВт	97,2	146,1	195,2	244,5	294	341,7
Номинальная теплопроизводительность (30-50°C), кВт	100,1	150	200,4	251,3	302,7	354,6
КПД (60-80°C) макс. мощность, %	97,2	97,4	97,6	97,8	98	98,2
КПД (30-50°C) макс. мощность, %	100,1	100	100,2	100,5	100,9	101,9
Расход газа G20, м3/ч	10,6	15,9	21,1	26,4	31,7	36,8
Выбросы СO, мг/кВт ч	57	54	62	71	55	58
Выбросы NOx, мг/кВт ч	52	38	36	44	42	40
Температура дымовых газов макс.(при Токр.среды=20), °C	64,2	65,1	66,5	67,3	68,2	69,1
Максимальный расход конденсата, кг/ч	15,3	23	30,6	38,3	45,9	53,6
Максимальное рабочее давление, бар	6	6	6	6	6	6
Максимальная рабочая температура, °C	90	90	90	90	90	90
Гидравлическое сопротивление при ΔT 20°C, м.вод.ст	1.2	1.6	1.6	1.6	1.6	1.6
Водяной объем котла, литр	10,1	14,2	18,3	22,4	26,5	30,6
G – газ	2"	2"	2"	2"	2"	2"
M-R – патрубок подачи и обратки Ø	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Патрубок дымохода – Ø (мм)	150	150	150	200	200	200
Слив конденсата Ø	40	40	40	40	40	40
Высота, мм	1150	1150	1150	1150	1150	1150
L – ширина, мм	764	764	1032	1032	1300	1300
L1 – ширина, мм	706	706	974	974	1242	1242
P – глубина, мм	770	770	770	770	770	770
P1 – глубина, мм	705	705	705	705	705	705
Вес нетто, кг	203	236	295	325	386	419

Характеристики моделей	432	540	648	756	864
Количество горелок, шт.	4	5	6	7	8
Номинальная тепловая мощность, кВт	432	540	648	756	864
Минимальная тепловая мощность, кВт	22	22	22	22	22
Номинальная теплопроизводительность (60-80°C), кВт	424,3	530,4	636,5	742,6	849
Номинальная теплопроизводительность (30-50°C), кВт	445	557,8	670,1	783,2	900,3
КПД (60-80°C) макс. мощность, %	98,2	98,2	98,2	98,2	98,2
КПД (30-50°C) макс. мощность, %	104	104	104	104	104
Расход газа G20, м3/ч	45,7	57,1	68,5	79,9	91,3
Выбросы СO, мг/кВт ч	58	58	56	61	58
Выбросы NOx, мг/кВт ч	40	40	38	36	37
Температура дымовых газов макс.(при Токр. среды=20), °C	66,7	66,7	66,7	66,7	65,8
Максимальный расход конденсата, кг/ч	73,4	91,7	110	128,4	146,7
Максимальное рабочее давление, бар	6	6	6	6	6
Максимальная рабочая температура, °C	90	90	90	90	90
Гидравлическое сопротивление при ΔT 20°C. м.вод.ст	1.4	1.7	2	2.1	1.9
Водяной объем котла, литр	67	80	94	108	122
G – газ	DN80	DN80	DN80	DN80	DN80
M-R – патрубок подачи и обратки Ø	DN100	DN100	DN100	DN100	DN100
Патрубок дымохода – Ø (мм)	250	250	300	300	300
Слив конденсата Ø	40	40	40	40	40
Высота, мм	1448	1448	1448	1448	1448
L – ширина, мм	1087	1355	1355	1623	1623
L1 – ширина, мм	1039	1307	1307	1575	1575
P – глубина, мм	946	946	946	946	946
Вес нетто, кг	585	643	707	806	858

Характеристики моделей	972	1080	1188	1296	1404	1512
Количество горелок, шт.	9	10	11	12	13	14
Номинальная тепловая мощность, кВт	972	1080	1188	1296	1404	1512
Минимальная тепловая мощность, кВт	22	22	22	22	22	22
Номинальная теплопроизводительность (60-80°C), кВт	947	1052	1157	1263	1368	1473
Номинальная теплопроизводительность (30-50°C), кВт	1015	1130	1237	1349	1461	1574
КПД (60-80°C) макс. мощность, %	97,4	97,4	97,4	97.4	97.4	97,4
КПД (30-50°C) макс. мощность, %	104	104	104	104	104	104
Расход газа G20, м3/ч	102,8	114,2	125,6	137	148.5	159,9
Выбросы СO, мг/кВт ч	60	60	60	64	64	64
Выбросы NOx, мг/кВт ч	34	34	34	36	36	36
Температура дымовых газов макс.(при Tокр.среды=20), °C	64	64	64	64	64	64
Максимальный расход конденсата, кг/ч	156	174	191	209	227	244
Максимальное рабочее давление, бар	6	6	6	6	6	6
Максимальная рабочая температура, °C	90	90	90	90	90	90
Гидравлическое сопротивление при ΔT 20°C. м.вод.ст	1,9	2,2	2,6	2,6	2,7	3
Водяной объем котла, литр	140	154	168	184	200	215
G – газ	DN80	DN80	DN80	DN80	DN80	DN80
M-R – патрубок подачи и обратки Ø	DN125	DN125	DN125	DN125	DN125	DN125
Патрубок дымохода – Ø (мм)	350	350	350	350	350	350
Слив конденсата Ø	40	40	40	40	40	40
Высота, мм	1448	1448	1448	1448	1448	1448
L – ширина, мм	2025	2025	2025	2427	2427	2427
L1 – ширина, мм	1977	1977	1977	2379	2379	2379
P – глубина, мм	975	975	975	1030	1030	1030
Вес нетто, кг	884	925	1025			1300

артикул		Название, назначение и комплектность
Автоматика управления
00362992		Комплект для каскадного управления (HSCP). Позволяет объединить в систему каскадного управления до 8 котлов Состав: Панель интерфейса HSCP Каскадный контроллер BCM Блок питания 24В Датчик наружной температуры Датчик температуры погружной – 2шт
00369099		Комплект для каскадного управления(UFLY P). Позволяет объединить в систему каскадного управления до 8 котлов Состав: Панель интерфейса UFLY P Каскадный контроллер BCM Блок питания 24В Датчик наружной температуры Датчик температуры погружной – 2шт
00363920		Комплект интерфейса HSСP Панель интерфейса HSCP Датчик наружной температуры

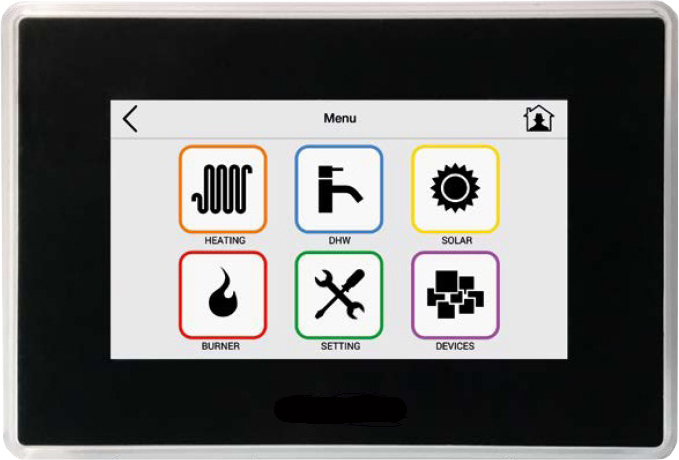

00373285		Комплект интерфейса UFLY P Панель интерфейса UFLY P Датчик наружной температуры

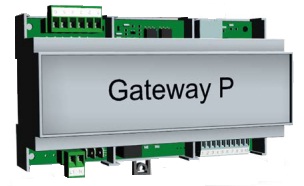

00373977		Модуль передачи данных GATEWAY P Модуль передачи данных GATEWAY P
00363631		Бокс для интерфейса HSCP/UFLY P Для размещения интерфейса на стене
00369697		Многофункциональный модуль SHC. Позволяет управлять: -прямыми или смесительными контурами отопления; -контурами ГВС с пластинчатым теплообменником и накопительным бойлером; -солнечными коллекторами с аккумуляторами; Между собой и BCM можно соединить до 4-х модулей SHC. Состав: Плата SHC Датчик температуры – 3шт.
00362077		Датчик наружной температуры (-20С)
00378399		Датчик наружной температуры (-40С)
00363325		Датчик температуры погружной
Гидравлические компоненты
00366172		Гидравлическая стрелка до 350 кВт (чертеж)
00363001		Гидравлическая стрелка до 900 кВт (чертеж)
00361501		Гидравлическая стрелка до 2700 кВт (чертеж)
102027		Нейтрализатор конденсата NH 300 (до 300 кВт)
100301		Нейтрализатор конденсата NH 1500 (до 1500 кВт)
100404		Нейтрализатор конденсата NH 1500-P (до 1500 кВт c насосом для перекачивания конденсата)
102034		Наполнитель для нейтрализатора (25 кг)
Подача воздуха в котел
00362187		Комплект для забора воздуха из вне Диаметр для подключения воздуховода 180 мм для SINTESI 100-348
00362188		Комплект для забора воздуха из вне Диаметр для подключения воздуховода 300 мм для SINTESI 432-864
