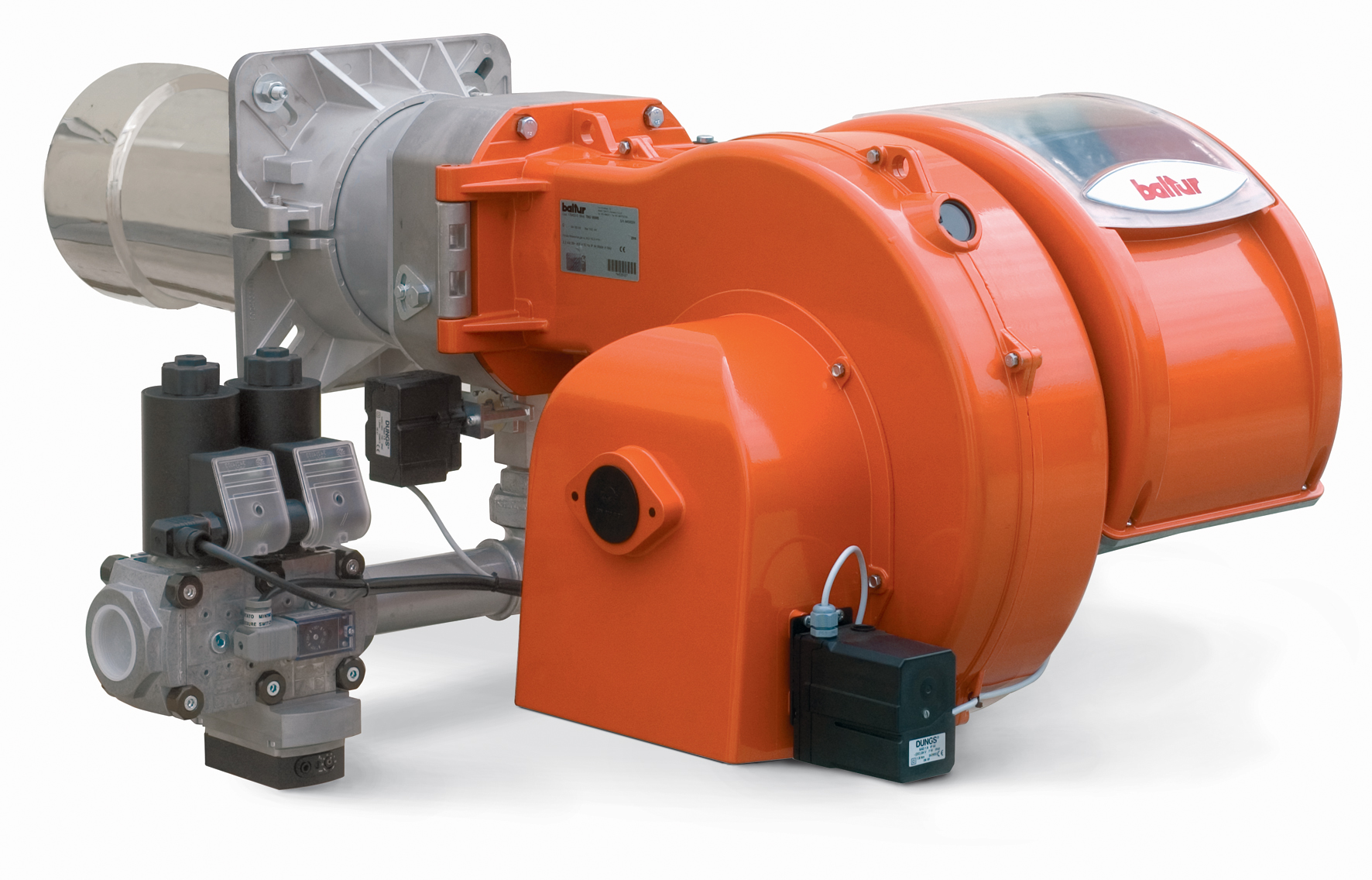

TBG ME (130-3600 кВт)
Функциональные характеристики
- Алюминиевый корпус,
- Воздушная заслонка с сервоприводом,
- Газовая заслонка с сервоприводом,
- Регулируемая подпорная шайба,
- Вентилятор с электрическим мотором,
- Электронный автомат горения,
- Трансформатор розжига,
- Электрод ионизации для контроля пламени,
- Резьбовое присоединение газовой арматуры,
- Реле давления воздуха на горение,
- Головка горелки из нержавеющей жаропрочной стали с газораспределителем,
- Штекеры подключения электропитания, газовой арматуры, управляющих сигналов
- Подвижный фланец крепления к теплогенератору.
Артикулы для заказа
| Название | Артикул | Название | Артикул |
|---|---|---|---|
|
|
|
TBG 120 ME | 17570020 |
|
|
|
TBG 150 ME | 17640020 |
| TBG 360 ME | 17810010 | TBG 210 ME | 17710020 |
|
TBG 85 ME |
17500020 |
TBG 260 ME |
17770010 |

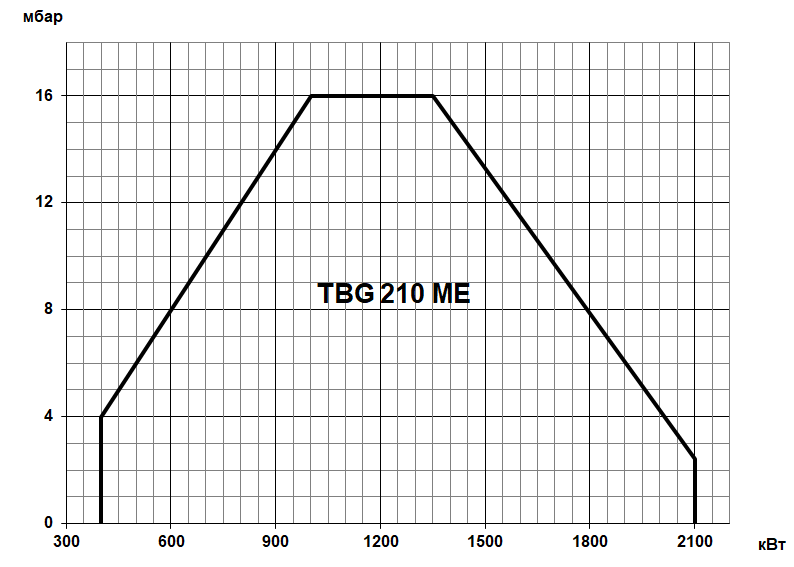

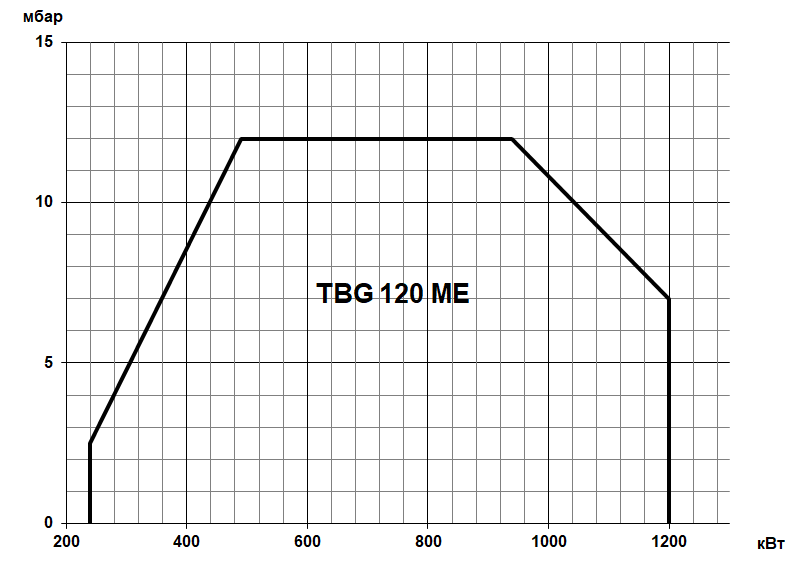

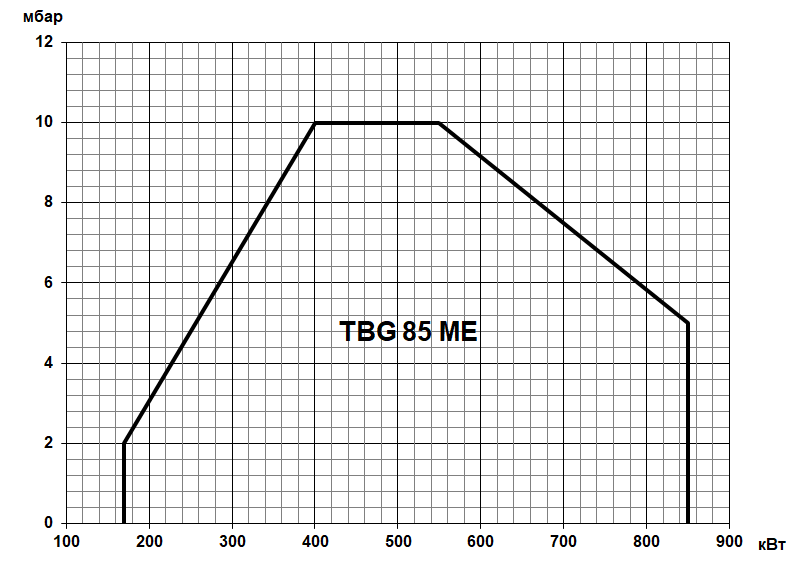

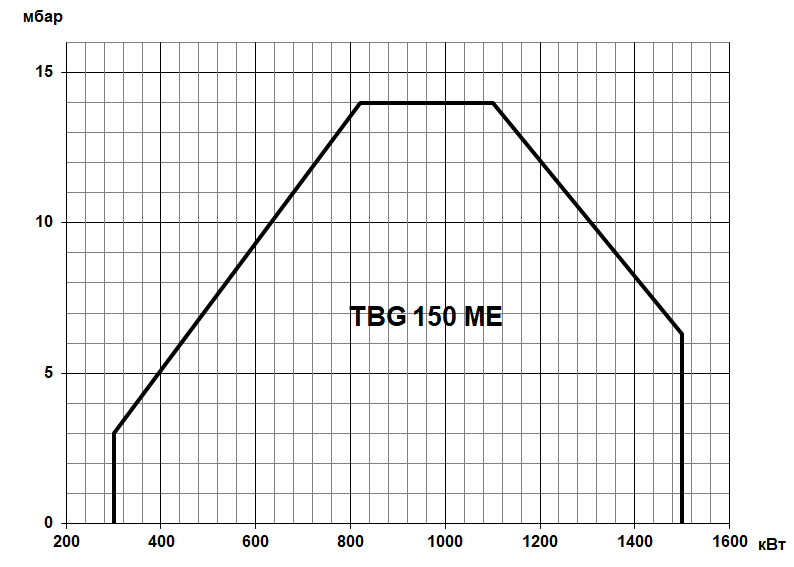

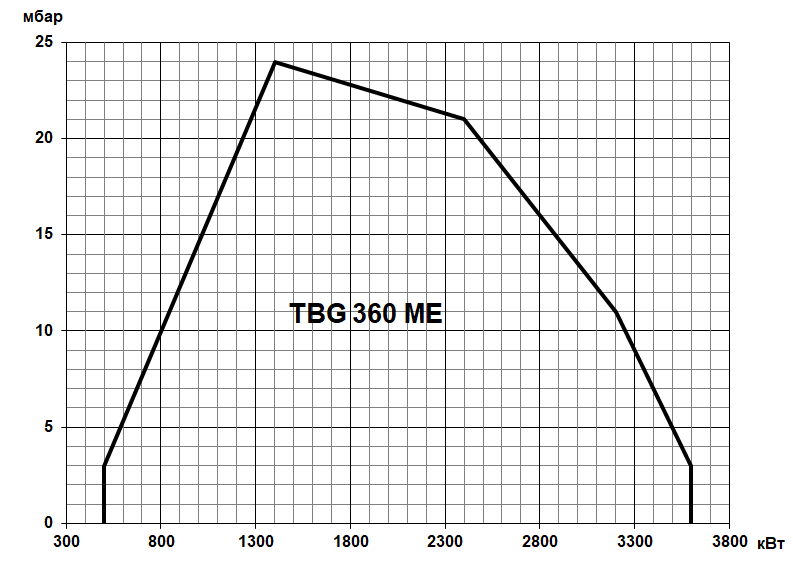

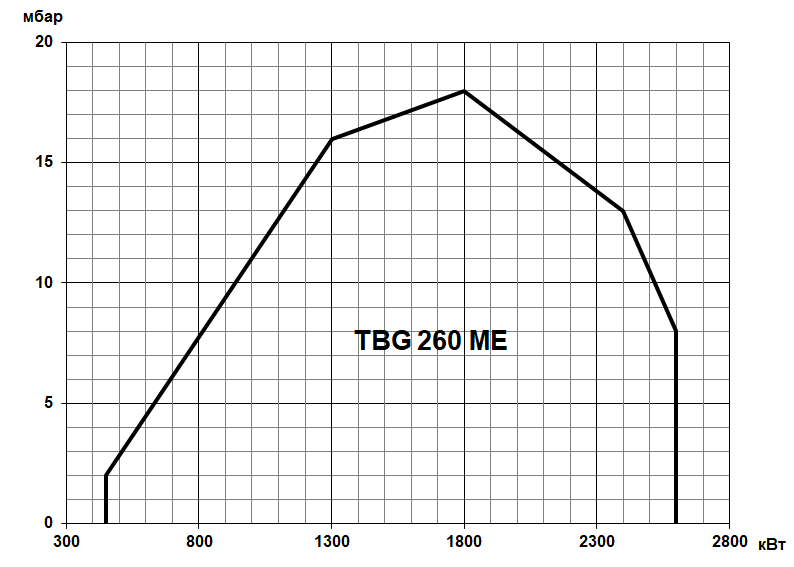

Технические характеристики горелок TBG ME
|
Модель |
TBG 85 ME |
|||||
|
Мощность, Вт |
170-850 | |||||
|
Класс вредных выбросов |
2 класс | |||||
| Регулирование мощности |
модуляционное |
|||||
| Глубина модуляции |
1:5 |
|||||
| Регулирование топливно-воздушной смеси |
электронное |
|||||
| Электрическая мощность, кВт |
1,6 |
|||||
| Напряжение и частота электропитания, В/Гц |
380/50 |
|||||
| Степень защиты IP |
40 |
|||||
|
Уровень шума, дБ |
73,0 | |||||
|
Модель |
TBG 120 ME |
TBG 150 ME |
TBG 210 ME | TBG 260 ME |
TBG 360 ME |
|||
|
Мощность, Вт |
240-1200 | 300-1500 | 400-2100 | 450-2600 |
500 - 3600 |
|||
|
Класс вредных выбросов |
2 класс |
|||||||
| Регулирование мощности |
модуляционное |
|||||||
| Глубина модуляции |
1:5 |
|||||||
| Регулирование топливно-воздушной смеси |
электронное |
|||||||
| Электрическая мощность, кВт |
2 |
2,8 | 3,7 | 6,5 | 8 | |||
| Напряжение и частота электропитания, В/Гц |
380/50 |
|||||||
| Степень защиты IP |
40 |
|||||||
|
Уровень шума, дБ |
75,6 | 79 | 85 | 87,8 | 87,8 | |||
Аксессуары для горелок TBG ME
-
Регулятор мощности LCM100
98000059
-
Шумопоглощающий кожух
97980054 - TBG 35-60 ME
97980053 - TBG 85-360 ME
97980058 - TBG 900-1100 ME
-
Датчики температуры
0 С÷ 130 С (98000023)
0 С÷ 500 С (98000021)
-
Датчики температуры
0 ÷ 1 бар (98000045)
0 ÷ 10 бар (98000046)
0 ÷ 16 бар (98000047)
0 ÷ 25 бар (98000048)
0 ÷ 40 бар (98000049)
Документы для : "TBG ME OLD"
