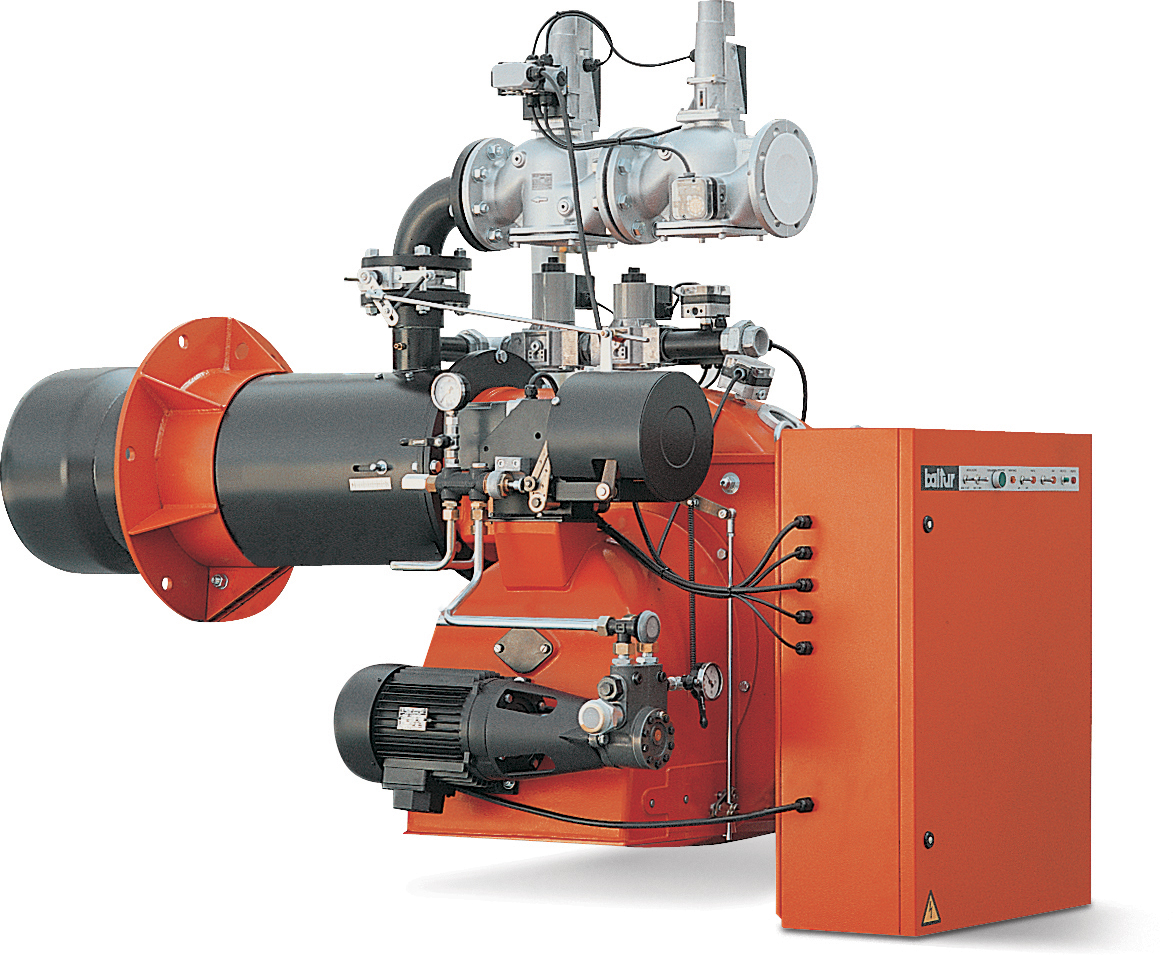

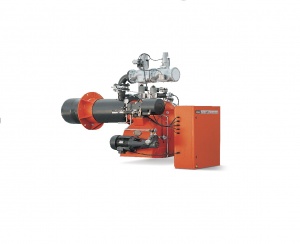

GI MIST DSPNM-D100
Двухступенчатая прогрессивная или модуляционная комбинированная (газ-мазут) горелка для сжигания жидкого топлива повышенной вязкости.
Тепловая мощность от 1581 до 10500 кВт
Функциональные характеристики
- Возможность работы в модуляционном режиме при установке электронного регулятора мощности с датчиком температуры или давления (поставляются как аксессуары)
- Возможность технического обслуживания головки горелки без снятия горелки с теплогенератора
- Вязкость используемого жидкого топлива до 100 оЕ при 50 оС
- Подвижный фланец крепления к теплогенератору позволяет регулировать длину головки горелки
- Воздушная заслонка полностью закрывается при выключенной горелке что позволяет избегать потерь тепла
- Отдельный электропривод для топливного насоса
- Встроенный подогреватель топлива
- УФ датчик для контроля пламени
- Верхнее подключение газовой рампы
- Возможность удаленного переключения вида топлива
Артикулы для заказа
| Модель | Артикул | Модель | Артикул | Модель | Артикул | Модель | Артикул |
|---|---|---|---|---|---|---|---|
| GI MIST 350 DSPNM-D100 | 6705410 | GI MIST 420 DSPNM-D100 | 6708410 | GI MIST 510 DSPNM-D100 | 6711410 | GI MIST 1000 DSPNM-D100 | 6717410 |
Технические характеристики
| модели | 350 DSPNM-D | 420 DSPNM-D | 510 DSPNM-D | 1000 DSPNM-D |
|---|---|---|---|---|
| Тепловая мощность, кВт | 1581-4743 | 1840-5522 | 2430-6500 | 2500-10500 |
| Расход жидкого топлива, кг/ч | 142-425 | 165-495 | 219-592 | 224-940 |
| Вязкость топлива, оE при 50 оС | 100 | 100 | 100 | 100 |
| Теплотворная способность мазута, кВт ч/кг |
|
11,18 | ||
| Количество форсунок, шт | 1 | 1 | 1 | 1 |
| Расход газа (G20), м3/ч | 160-478 | 186-560 | 245-654 | 251-1056 |
| Теплотворная способность газа(G20), ккал/м3 | 8550 | |||
| Электрическая мощность, кВт | 50 | 55 | 55 | 66 |
| Электропитание (напряжение/частота), В/Гц | 3N 400/50 | |||
| Степень защиты, IP | 40 | 40 | 40 | |
| Уровень шума, дБ | ||||
| Класс выбросов | 1 | 1 | 1 | 1 |
Электронный модулятор мощности
| модель горелки | артикул |
| GI MIST DSPNM-D100 | 98000055 |
Датчик температуры для регулятора мощности
| артикул | температура | тип датчика | длина датчика | тип присоединения |
| 98000023 | 0оС - 130oС | PT 1000 | 85 мм | R 1/2'' |
| 98000021 | 0оС - 500oС | PT 1000 | 200 мм | G 1/2" |
| 98000022 | 0оС - 1100oС | термопара | 425 мм | R 1/2" |
Датчик давления для регулятора мощности
| артикул | давление | выходной сигнал | тип присоединения |
| 98000045 | 0 - 1 бар | 4 - 20 мА | G 1/2" |
| 98000046 | 0 -10 бар | 4 - 20 мА | G 1/2" |
| 98000047 | 0 - 16 бар | 4 - 20 мА | G 1/2" |
| 98000048 | 0 - 25 бар | 4 - 20 мА | G 1/2" |
| 98000049 | 0 - 40 бар | 4 - 20 мА | G 1/2" |
