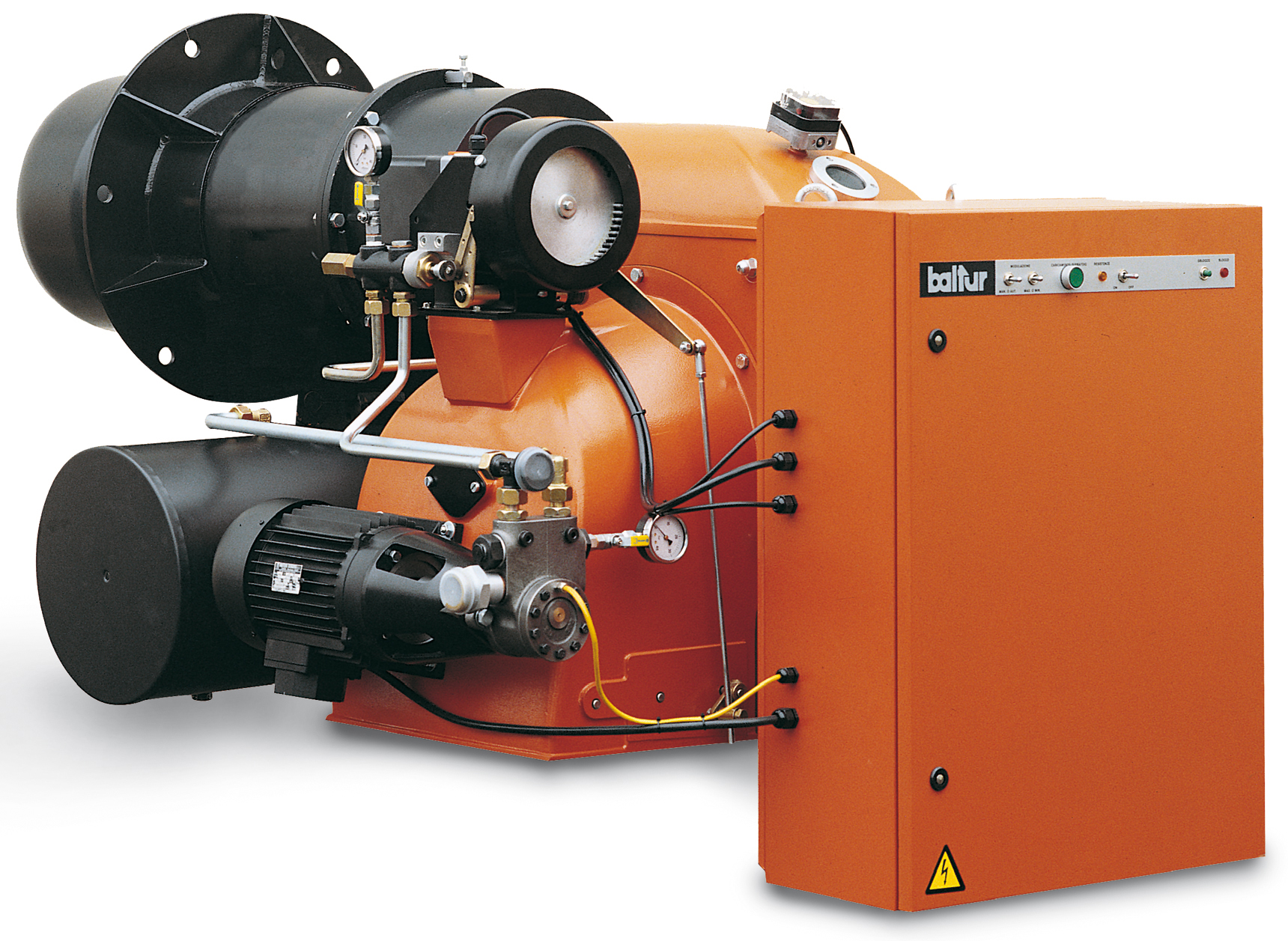

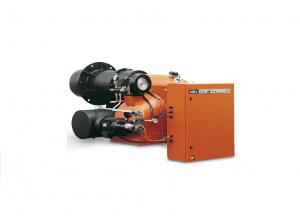

GI DSPN-D (1581—6500 кВт)
Двухступенчатая прогрессивная или модуляционная мазутная горелка.
Тепловая мощность от 1284 до 3907 кВт.
Функциональные характеристики
- Возможность работы в модуляционном режиме при установке модулятора с датчиком температуры или давления (поставляются как аксессуары)
- Вязкость используемого топлива до 50 oE при 50 oС
- Топливный насос горелки имеет отдельный электрический привод
- Возможность технического обслуживания головки горелки без снятия горелки с теплогенератора
- Подвижный фланец крепления к теплогенератору позволяет регулировать длину головки горелки
- Воздушная заслонка, управляемая механическим приводом, полностью закрывается при выключенной горелке что позволяет избегать потерь тепла
- Встроенный подогреватель топлива
- Фоторезистор для контроля пламени
Артикулы для заказа
| Модель | Артикул | Модель | Артикул | Модель | Артикул |
|---|---|---|---|---|---|
| GI 350 DSPN-D | 6533010 | GI 420 DSPN-D | 6538010 | GI 510 DSPN-D | 6543010 |
Технические характеристики
| модели | 350 | 420 | 510 |
|---|---|---|---|

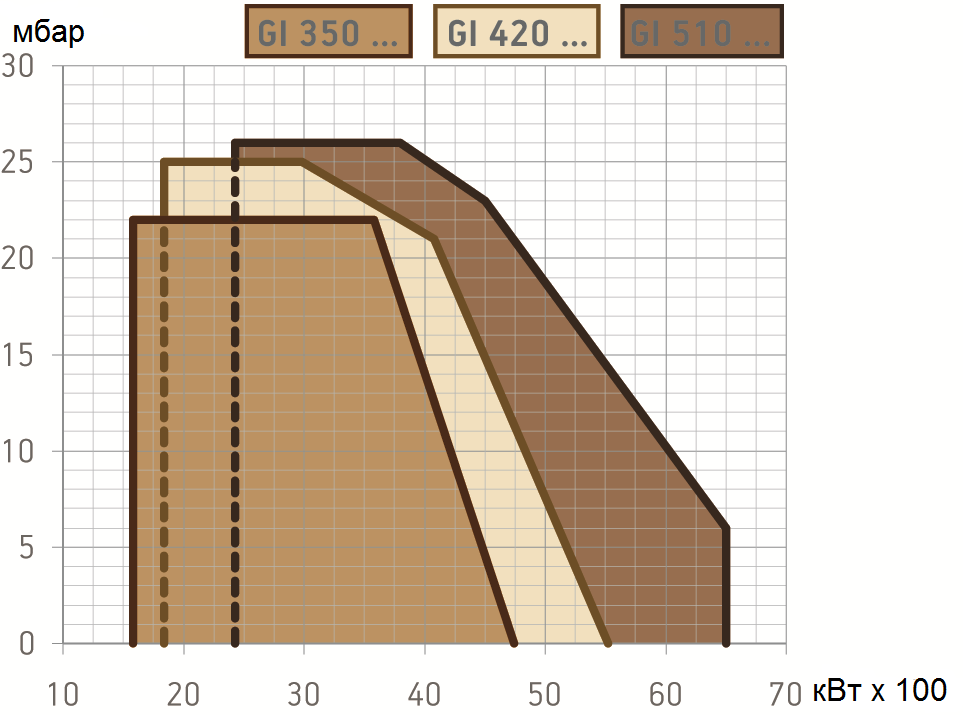

| Тепловая мощность, кВт | 1581-4743 | 1840-5522 | 2430-6500 |
| Расход топлива, кг/ч | 142-425 | 165-495 | 219-582 |
| Вязкость топлива, оE при 50 оС | 50 | 50 | 50 |
| Теплотворная способность топлива, кВт ч/кг | 11,18 | ||
| Количество форсунок, шт | 1 | 1 | 1 |
| Электрическая мощность, кВт | 48,2 | 50,8 | 50,8 |
| Электропитание (напряжение/частота), В/Гц | 400В/50Гц | ||
| Степень защиты, IP | 40 | 40 | 40 |
| Уровень шума, дБ | 91 | 97 | |
| Класс выбросов | 1 | 1 | 1 |
Электронный модулятор мощности
Датчик температуры для регулятора мощности
Датчик давления для регулятора мощности
в случае использования датчика давления при температуре выше 90 oС необходимо использовать Комплект рециркуляции арт. 98000062
| модель горелки | артикул |
| GI DSPN-D | 98000055 |
Датчик температуры для регулятора мощности
| артикул | температура | тип датчика | длина датчика | тип присоединения |
| 98000023 | 0оС - 130oС | PT 1000 | 85 мм | R 1/2'' |
| 98000021 | 0оС - 500oС | PT 1000 | 200 мм | G 1/2" |
| 98000022 | 0оС - 1100oС | термопара | 425 мм | R 1/2" |
Датчик давления для регулятора мощности
| артикул | давление | выходной сигнал | тип присоединения |
| 98000045 | 0 - 1 бар | 4 - 20 мА | G 1/2" |
| 98000046 | 0 -10 бар | 4 - 20 мА | G 1/2" |
| 98000047 | 0 - 16 бар | 4 - 20 мА | G 1/2" |
| 98000048 | 0 - 25 бар | 4 - 20 мА | G 1/2" |
| 98000049 | 0 - 40 бар | 4 - 20 мА | G 1/2" |
