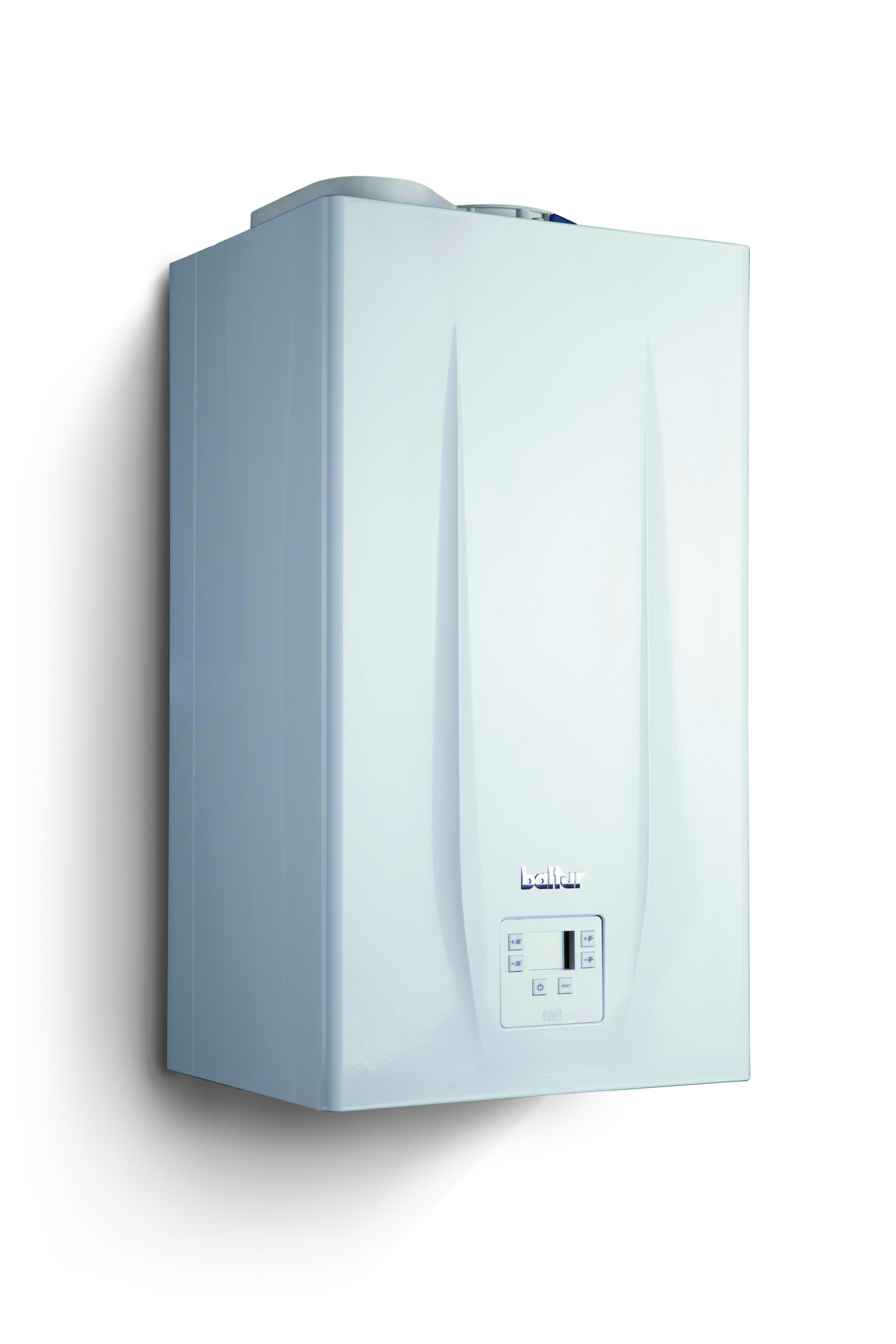

TESIS C (конденсационные)
Функциональные характеристики
- Первичный теплообменник из нержавеющей стали с увеличенным сечением для протока теплоносителя.
- Высокий коэффициент модуляции мощности (до 1/10).
- Система автоматической адаптации к типу газа (возможность работы на сжиженном газе (без замены компонентов котла)).
- Высокий КПД.
- ЖК-дисплей на панели управления.
- Возможность управления отдельно стоящим бойлером-аккумулятором ГВС (для TESIS СR).
- Встроенная функция погодозависимого регулирования (при установке датчика наружной температуры).
- Возможность изменения через интерфейс большого количества параметров работы котла для его адаптации к конкретной системе отопления.
- Гидравлическая группа выполнена из латуни.
- Трехскоростной циркуляционный насос.
- Автоматический электророзжиг и функция контроля наличия пламени.
- Постоянная плавная регулировка мощности (модуляционная горелка).
- Встроенная система автоматической регулировки температуры теплоносителя.
- Встроенная обвязка и системы безопасности.
- Защита от замерзания, блокировки насоса и трехходового клапана.
- Приоритет горячего водоснабжения.
- Возможность работы на сжиженном газе (без замены компонентов котла).
- Система самодиагностики неисправностей c выводом на ЖК-дисплей.
- Возможность подключения комнатного термостата и пульта дистанционного управления.
Артикулы для заказа
| Название | Артикул | Название | Артикул |
|---|---|---|---|
| TESIS 25 С | 84100310 | TESIS 25 СR | 84100410 |
| TESIS 30 С | 84100320 | TESIS 30 CR | 84100420 |
| TESIS 33 С | 84100330 | TESIS 33 CR | 84100430 |
Характеристики моделей TESIS С
| Модель Tesis | 25C | 30C | 33C | 25CR | 30CR | 33CR |
|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 25 | 30 | 33,2 | 25 | 30 | 33,2 |
| Номинальная тепловая мощность (отопление), кВт | 20 | 24 | 28 | 20 | 24 | 28 |
|
Номинальная теплопроизводительность (80°С–60°С) (отопление), кВт |
19,4 | 23,3 | 27,4 | 19,4 | 23,3 | 27,4 |
|
Номинальная теплопроизводительность (50°С–30°С) (отопление), кВт |
21 | 25,2 | 24,1 | 21 | 25,2 | 24,1 |
| Номинальная теплопроизводительность (ГВС), кВт | 24 | 28,8 | 31,9 | 24 | 28,8 | 31,9 |
| Минимальная тепловая мощность, кВт | 2,5 | 3 | 3,5 | 2,5 | 3 | 3,5 |
|
Минимальная теплопроизводительность (80°С–60°С), кВт |
2,4 | 2,8 | 3,3 | 2,4 | 2,8 | 3,3 |
|
Минимальная теплопроизводительность (50°С–30°С), кВт |
2,7 | 3,1 | 3,7 | 2,7 | 3,1 | 3,7 |
| КПД (80-60°С), % | 96,1 | 96 | 96,2 | 96,1 | 96 | 96,2 |
| КПД (50-30°С), % | 105,1 | 105,2 | 105,2 | 105,1 | 105,2 | 105,2 |
| КПД при 30% мощности (50-30°С), % | 106,4 | 106 | 106 | 106,4 | 106 | 106 |
| Электрическая мощность, Вт | 135 | 142 | 150 | 135 | 142 | 150 |
| Напряжение и частота электропитания, В/Гц | 230/50 | |||||
| Номинальное давление газа G20, мбар | 17-25 | |||||
| Расход газа | ||||||
| Природный газ (G20)*, м3/ч | 2,64 | 3,17 | 3,51 | 2,64 | 3,17 | 3,51 |
| Сжиженный газ (G31), кг/ч | 1,94 | 2,33 | 2,57 | 1,94 | 2,33 | 2,57 |
| Работа в режиме отопления | ||||||
| Максимальное давление, бар | 3 | |||||
| Диапазон регулировки температуры, °С | 35-80/20-45 | |||||
| Расширительный бак, л | 8 | 8 | 10 | 8 | 8 | 10 |
| Работа в режиме ГВС | ||||||
| Минимальное давление, бар | 0.2 | 0.2 | 0.2 | - | - | - |
| Максимальное давление, бар | 6 | 6 | 6 | - | - | - |
| Диапазон регулировки температуры, °С | 30-60 | 30-60 | 30-60 | - | - | - |
| Расход горячей воды при Δt25°С, л/м | 14,8 | 17 | 18,7 | - | - | - |
| Расход горячей воды при Δt30°С, л/м | 12 | 13,8 | 16 | - | - | - |
| Расход горячей воды при Δt35°С, л/м | 10,1 | 11,7 | 13,5 | - | - | - |
| Минимальный расход воды, л/м | 2,8 | 2,8 | 2,8 | - | - | - |
| Присоединительные размеры | ||||||
| Вход/выход отопления | 3/4" | |||||
| Вход/выход ГВС | 1/2" | 1/2" |
1/2" |
- | - | - |
| Вход газа | 3/4" | |||||
| Ø патрубка коаксиального дымохода, мм | 60/100 | |||||
| Ø патрубка раздельного дымоудаления, мм | 80 | |||||
| Вредные выбросы | ||||||
| Макс. CO, p.p.m. | 230,1 | 203,5 | 169 | 230,1 | 203,5 | 169 |
| Макс. CO2, % | 9 | 9,2 | 9 | 9 | 9,2 | 9 |
| Макс. NOx, p.p.m. | 160 | 140 | 160 | 160 | 140 | 160 |
| Расход конденсата макс., л/ч | 2,5 | 2,9 | 3 | 2,5 | 2,9 | 3 |
| ΔТ уходящих газов (макс./мин.), °С | 41/61,5 | 47/69 | 38/64 | 41/61,5 | 47/69 | 38/64 |
| Габаритные размеры и вес | ||||||
| Высота котла/упаковки, мм | 700/765 | |||||
| Ширина котла/упаковки, мм | 400/450 | |||||
| Глубина котла/упаковки, мм | 300/360 | |||||
| Вес нетто/брутто, кг | 29/31,4 | 30,6/33 | 34,4/36,8 | 28,4/30,8 | 30/32,4 | 33,8/36,2 |
* – температура 15°С, давление 1013 мбар
|
Артикул |
Наименование |
|
96600230 |
Стандартный коаксиальный коллектор 60/100 мм (удлинитель, гильза для прохода через стену, хомуты, манжеты, оголовок) |
|
96600321 |
Колено 90 гр. для присоединения стандартного коаксильного коллектора 60/100мм |
|
96870200 |
Датчик наружной температуры |
|
96900290 |
Датчик температуры бойлера (для одноконтурных моделей) |
|
85020080 |
Хронотермостат с недельным программированием |
|
96890095 |
Пульт дистанционного управления с погодозависимым регулированием |
| 96890092 | Монтажный кронштейн для навески котла |
