TESIS PRO (коммерческие)

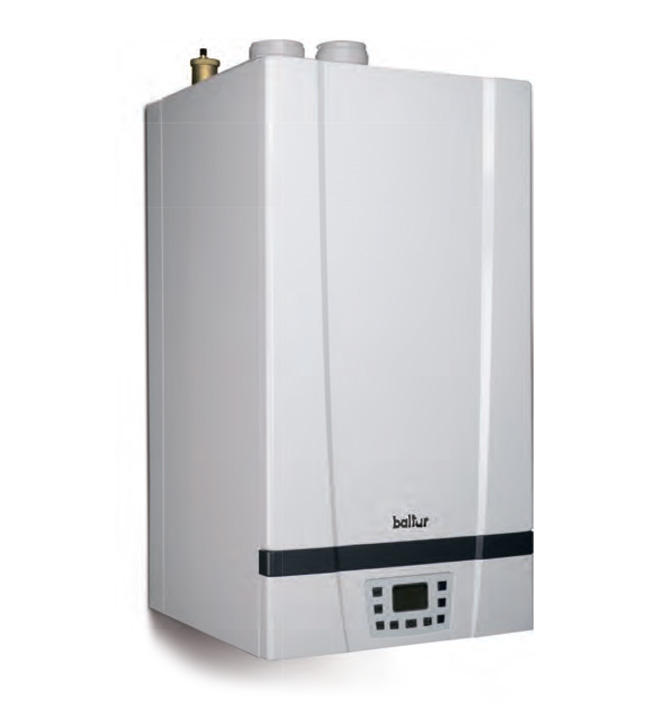

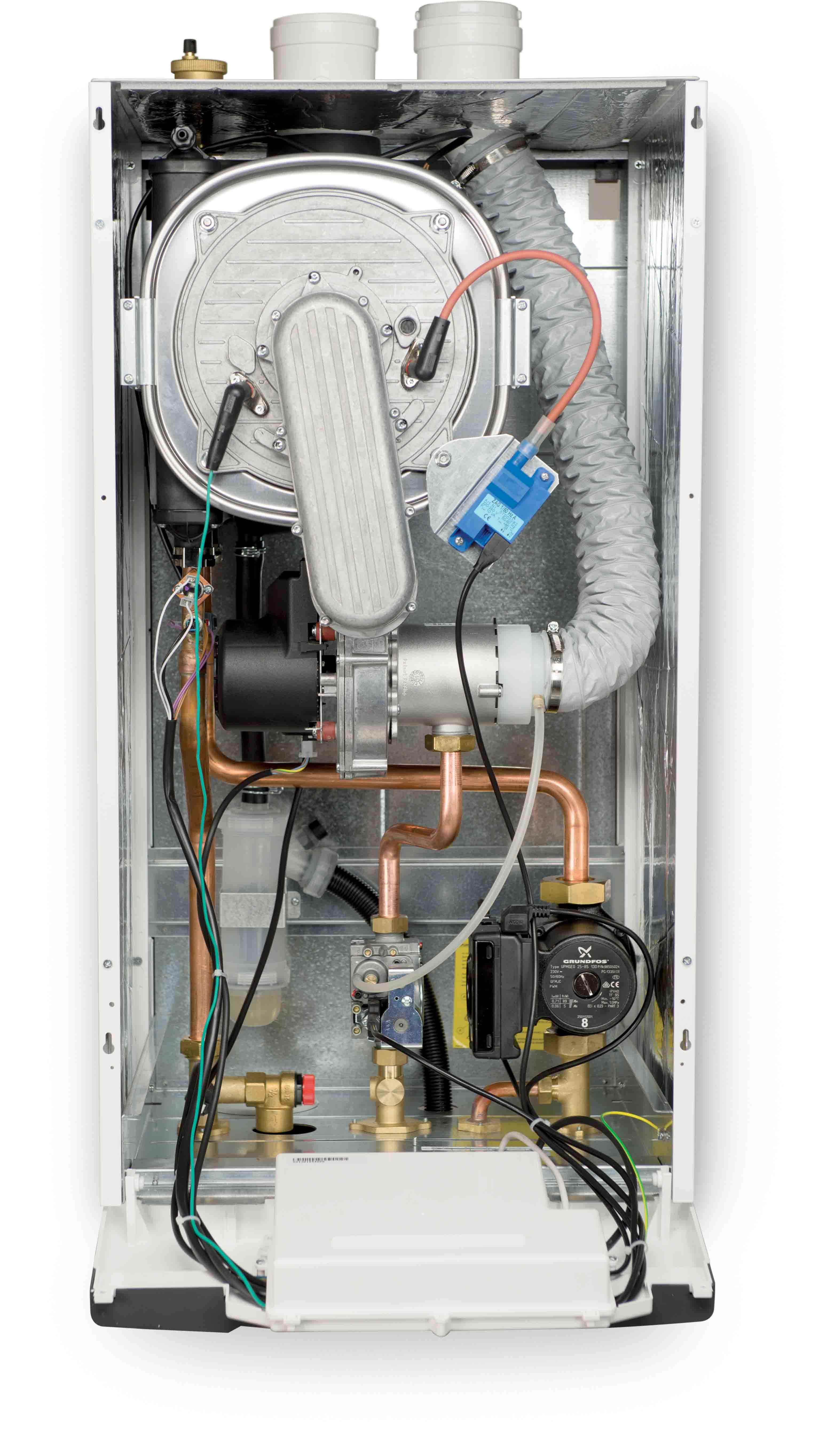

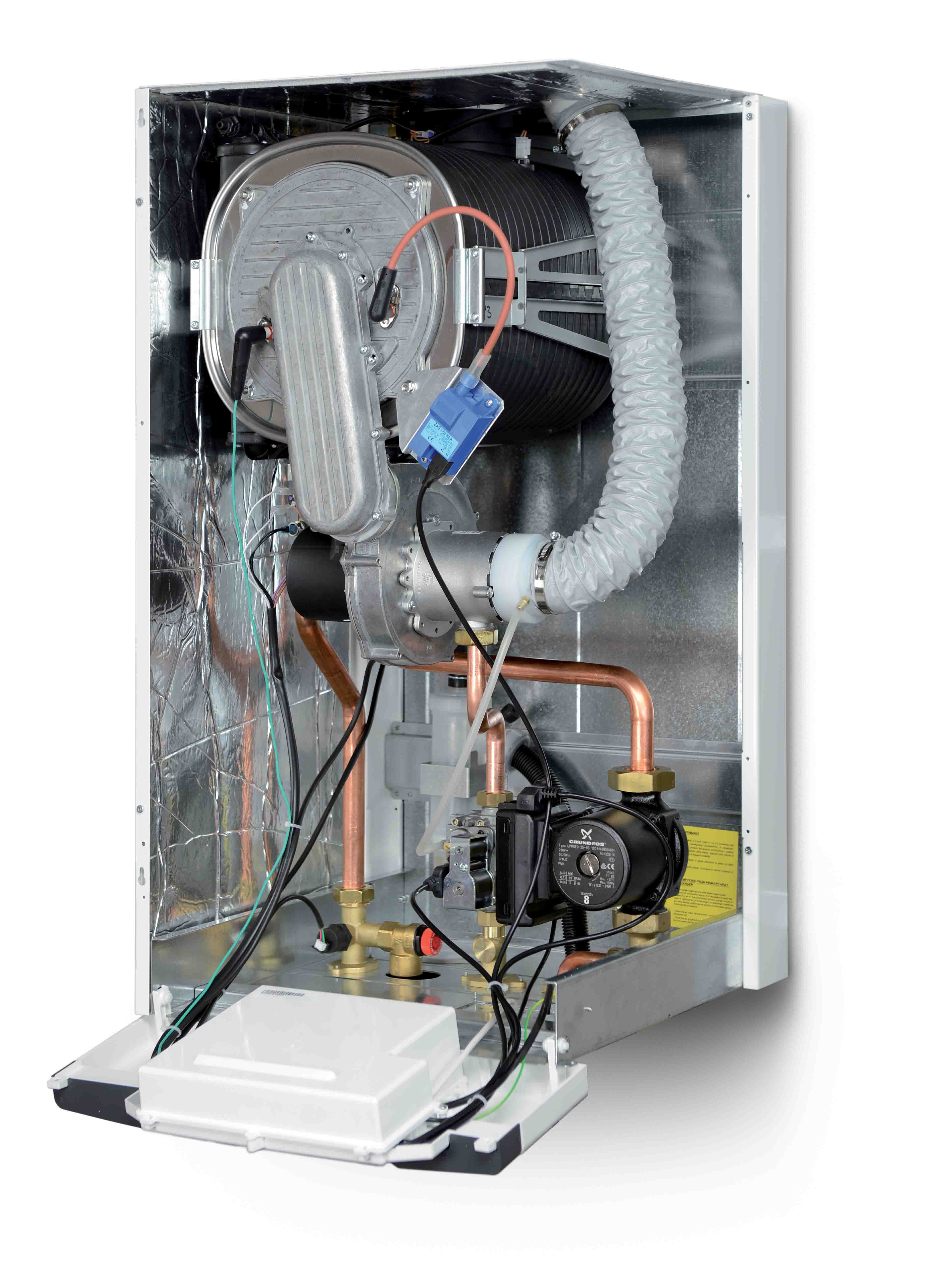

Конденсационный настенный газовый котел TESIS PRO предназначен для теплоснабжения объектов различного назначения.

Функциональные характеристики

Теплообменник из нержавеющей стали.

Премиксная модуляционная горелка с коэффициентом модуляции мощности до 1:10 и низкими выбросами оксидов азота.

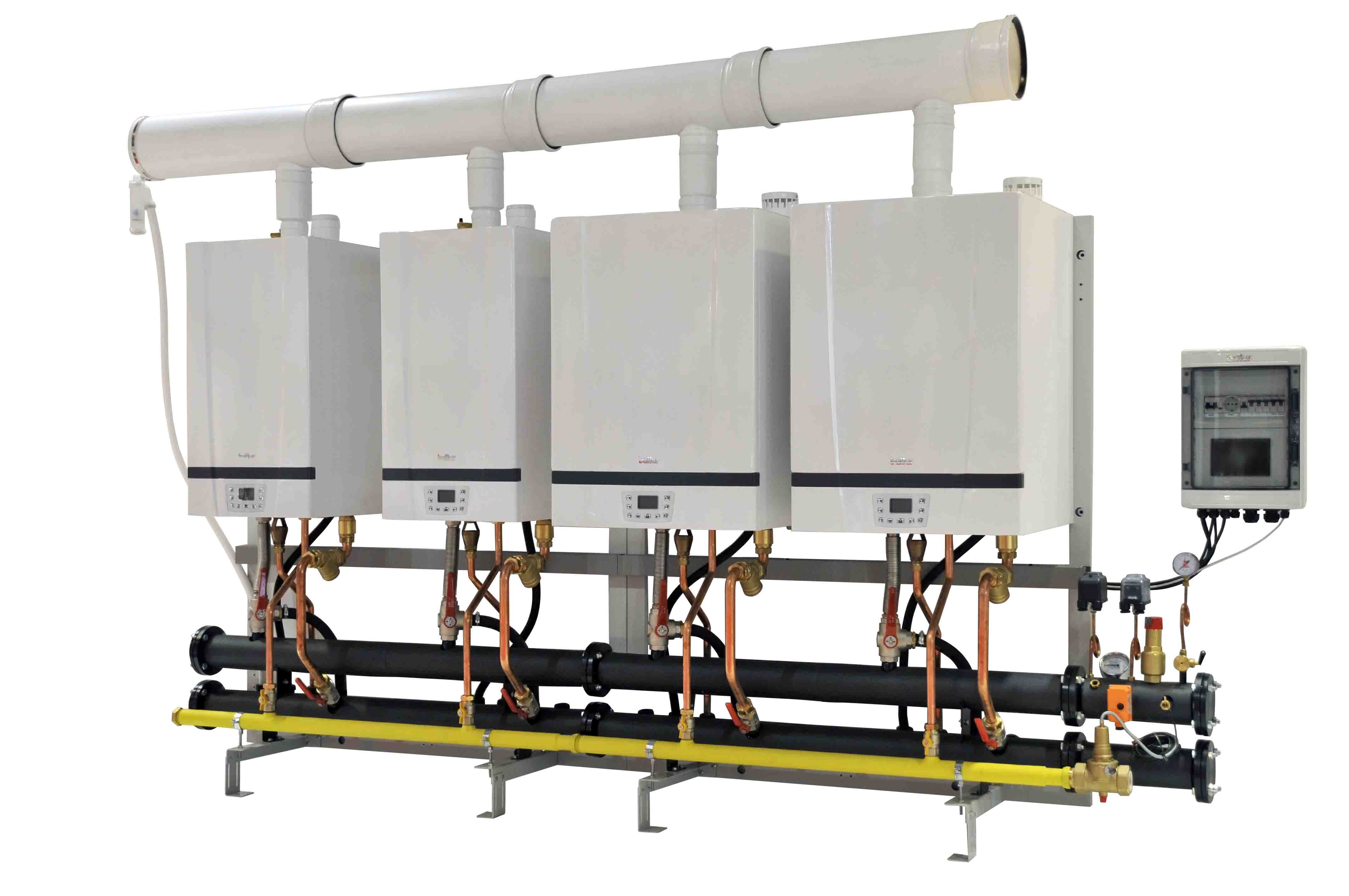

Возможность каскадной установки.

Высокий КПД.

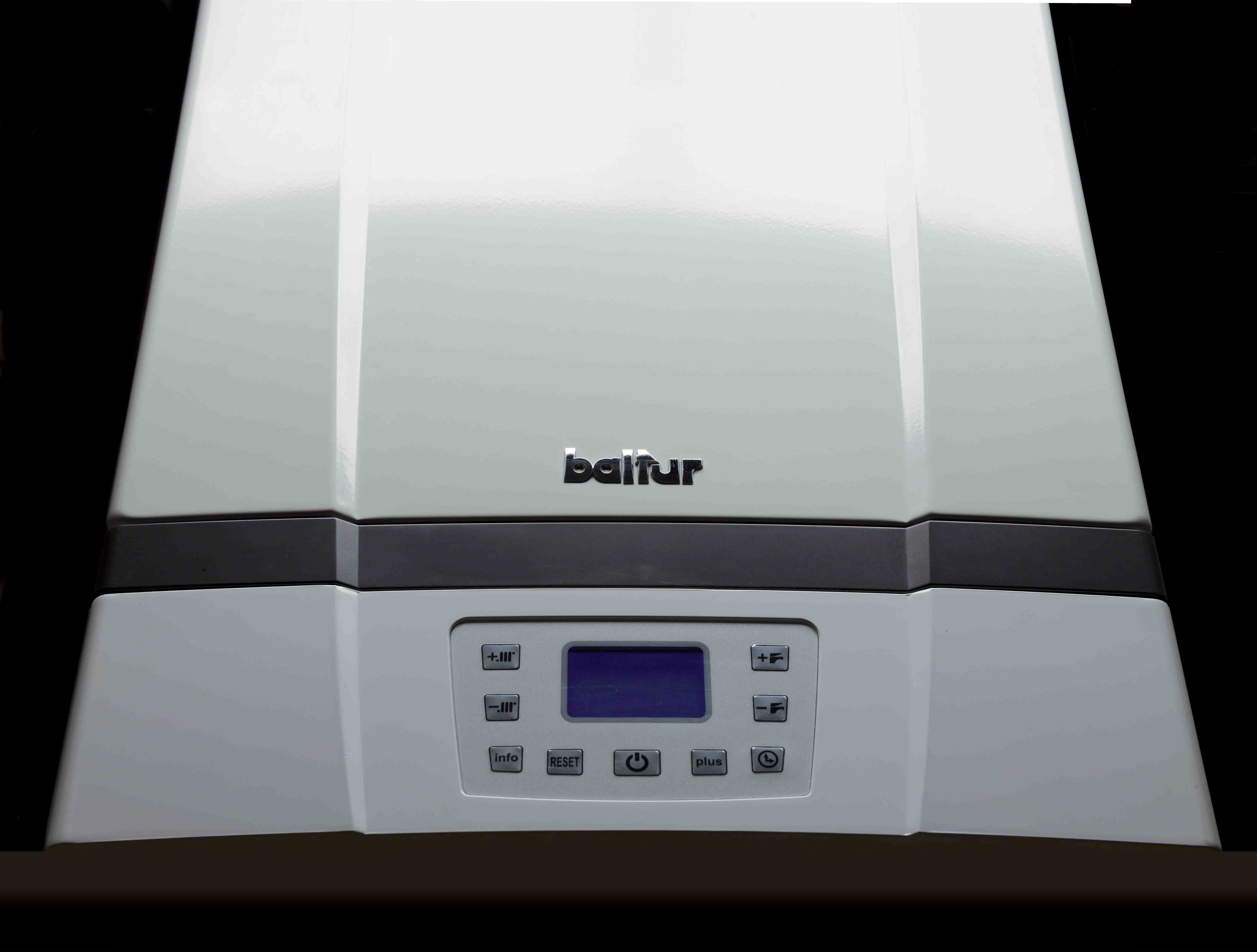

ЖК-дисплей на панели управления.

Возможность управления трехходовым смесительным клапаном или загрузочным насосом бойлера-аккумулятора ГВС (трехходовой клапан поставляется опционально для моделей TESIS PRO 50-66).

Возможность программирования нагрева бойлера-аккумулятора ГВС.

Встроенная функция погодозависимого регулирования (при установке датчика наружной температуры).

Возможность изменения через интерфейс большого количества параметров работы котла для его адаптации к конкретной системе отопления.

Трехскоростной циркуляционный насос.

Автоматический электророзжиг и функция контроля наличия пламени.

Постоянная плавная регулировка мощности (модуляционная горелка).

Встроенная система автоматической регулировки температуры теплоносителя.

Встроенная обвязка и системы безопасности.

Защита от замерзания, блокировки насоса и трехходового клапана.

Приоритет горячего водоснабжения.

Возможность работы на сжиженном газе.

Система самодиагностики неисправностей c выводом на ЖК-дисплей.

Возможность подключения комнатного термостата и пульта дистанционного управления.

Артикулы для заказа

Название	Артикул	Название	Артикул
TESIS PRO 50	84100510	TESIS PRO 99	84100540
TESIS PRO 66	84100520	TESIS PRO 114	84100550
TESIS PRO 90	84100530	TESIS PRO 158	84100560

Технические характеристики

Модели	50	66	90	99	114	158
Номинальная тепловая мощность, кВт	47,5	63	85	99	108	150
Номинальная теплопроизводительность (80°С–60°С), кВт	46	61,1	82,4	96,1	104,9	144,6
Номинальная теплопроизводительность (50°С–30°С), кВт	49,2	65,6	89,3	104	113,5	157,5
Минимальная тепловая мощность, кВт	5	7	9,5	11	11	25
Минимальная теплопроизводительность (80°С–60°С), кВт	4,7	6,6	9	10,5	10,5	23,8
Минимальная теплопроизводительность (50°С–30°С), кВт	5,2	7,3	9,8	11,4	11,4	27
КПД (80-60°С), %	96,8	97	96,9	97,1	97,1	96,4
КПД (50-30°С), %	103,5	104,1	105	105,1	105,1	105
КПД при 30% мощности (50-30°С), %	106,7	107,2	109,1	109,1	109,1	109,3
Электрическая мощность, Вт	145	190	255	315	315	480
Напряжение и частота электропитания, В/Гц	230/50
Номинальное давление газа G20, мбар	17-25
Расход газа
Природный газ (G20)*, м3/ч	5,02	6,66	8,99	10,4	11,42	15,86
Сжиженный газ (G31), кг/ч	3,68	4,88	6,59	7,67	8,37	11,63
Работа в режиме отопления
Максимальное давление, бар	3	3	4,5	4,5	4,5	4,5
Диапазон регулировки температуры, °С	20-78
Присоединительные размеры
Вход/выход отопления	1 ¼"
Вход газа	1"
Ø патрубка раздельного дымоудаления, мм	80	80	100	100	100	100
Вредные выбросы
Макс. CO, p.p.m.	157,3	146	152,6	194,1	176,1	176,1
Макс. CO2, %	9,3	9,2	9,2	9,1	9,3	9,3
Макс. NOx, p.p.m.	22,51	28,82	44,12	25,13	29,72	45
Уровень шума на макс. мощности, дБ	60	60	60	60	60	60
Расход конденсата макс., л/ч	4,4	6,5	9,3	10,8	12,4	18,4
ΔТ уходящих газов (макс./мин.), °С	83	82	71,9	76	75	79,7
Габаритные размеры и вес
Высота котла, мм	837
Ширина котла, мм	450	450	600	600	600	600
Глубина котла, мм	475	475	615	615	615	725
Вес нетто, кг	39,4	45,8	86,7	91,5	91,5	108,3

* – температура 15°С, давление 1013 мбар

Принадлежности для терморегулирования

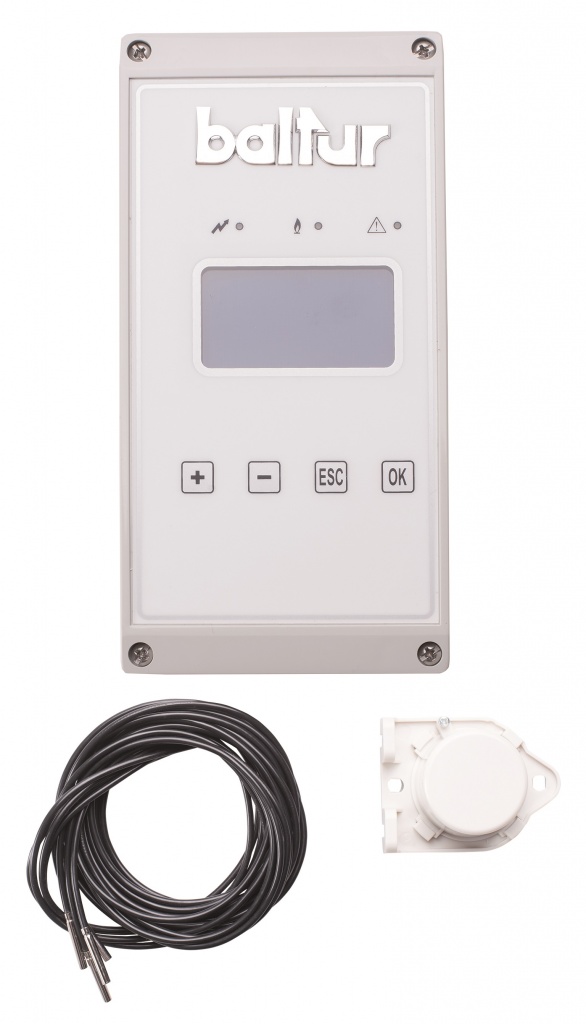

96870212 ALFA MASTER CONTROL (инструкция) Комплект для каскадного управления. Позволяет объединить в единую систему управления до 9-ти котлов. Осуществляет управление дополнительными 2-3 контурами системы теплоснабжения (прямой контур, контур со смесительным клапаном, бойлер аккумулятор ГВС) Состав: -пульт каскадного управления – 1шт -датчик температуры накладной – 4шт. -датчик наружной температуры – 1шт.

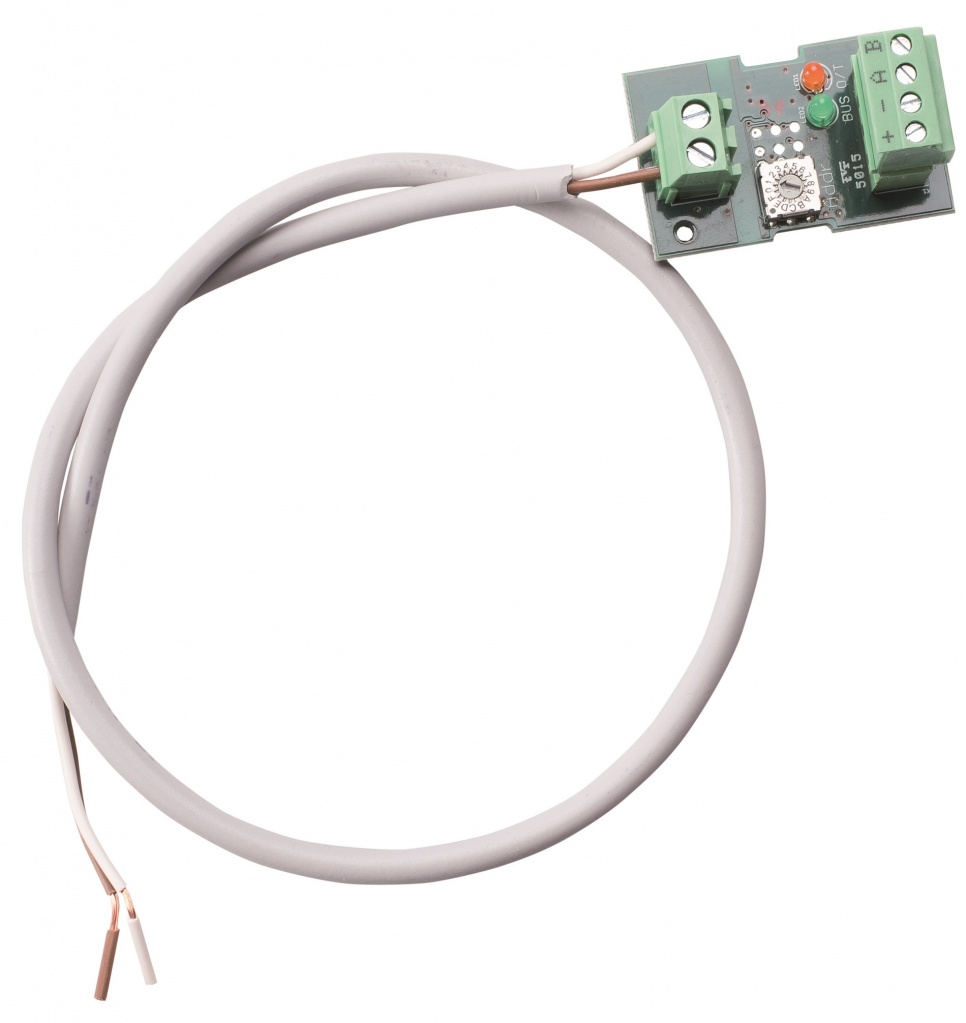

96870213 ALFA SLAVE Соединительная плата для связи котлов в каскадной системе с пультом ALFA MASTER CONTROL. Требуется на одну меньше, чем число котлов в каскадной системе.

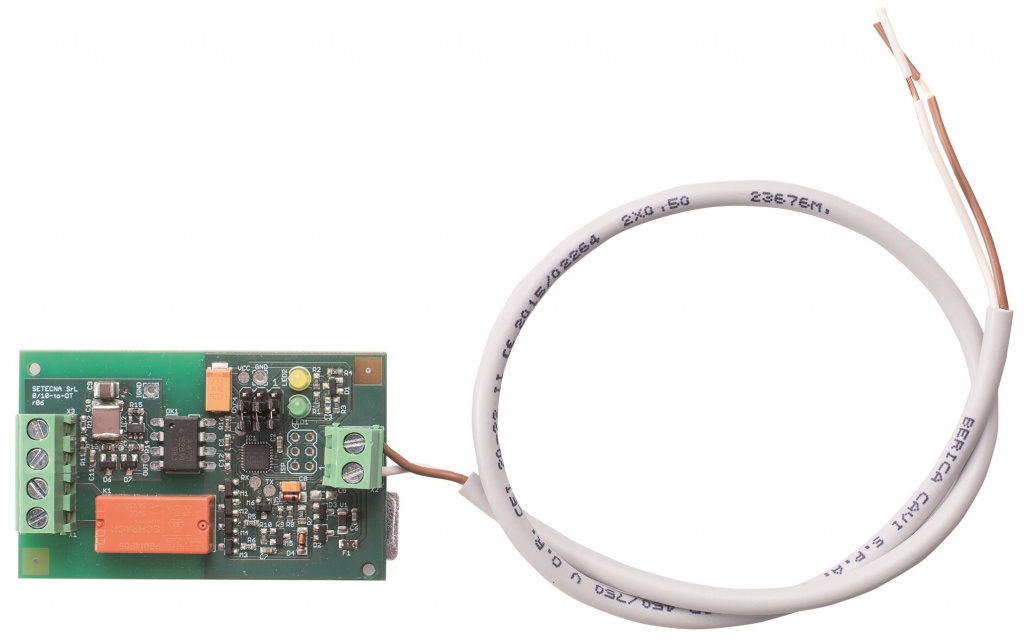

96910025 Плата для управления по сигналу 0-10В Позволяет осуществлять управление котлом от внешнего контроллера по сигналу 0-10В

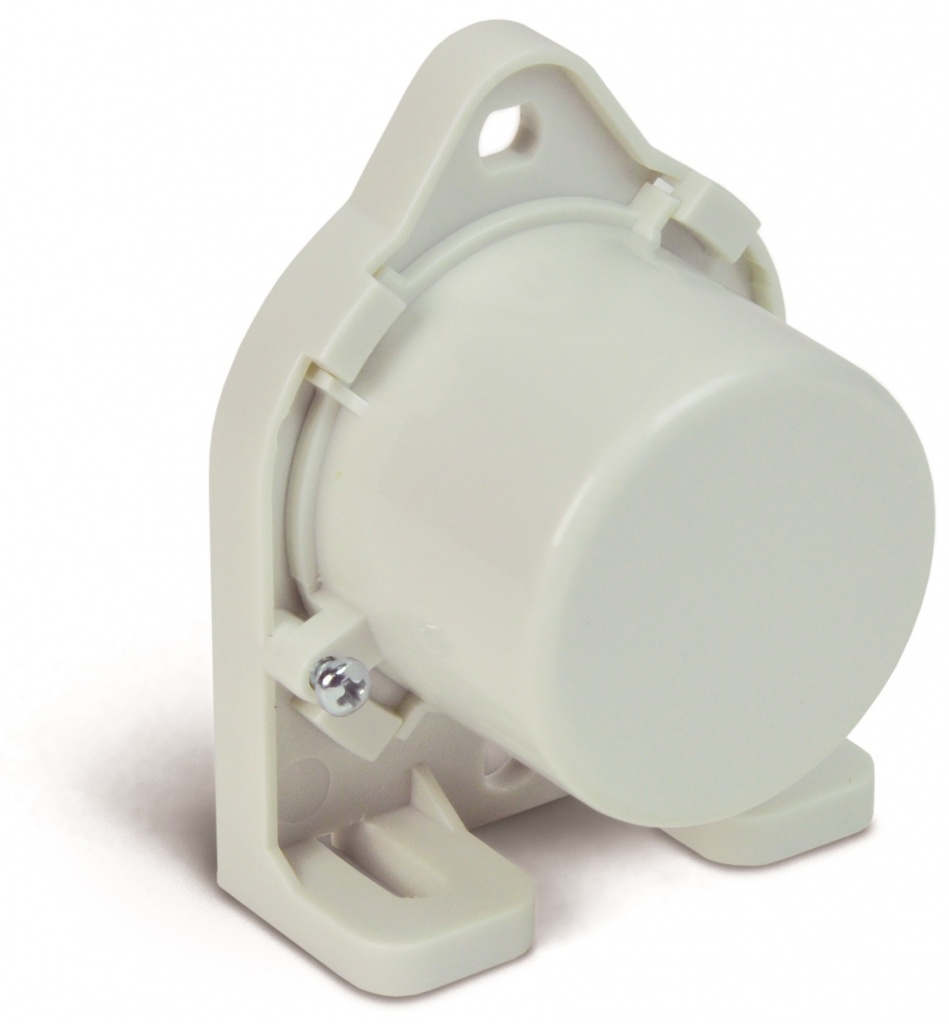

96870200 Датчик наружной температуры Входит в состав Комплекта для каскадного управления арт. 96870212
96870201 Пульт дистанционного управления Позволяет управлять котлом на расстоянии до 30 метров

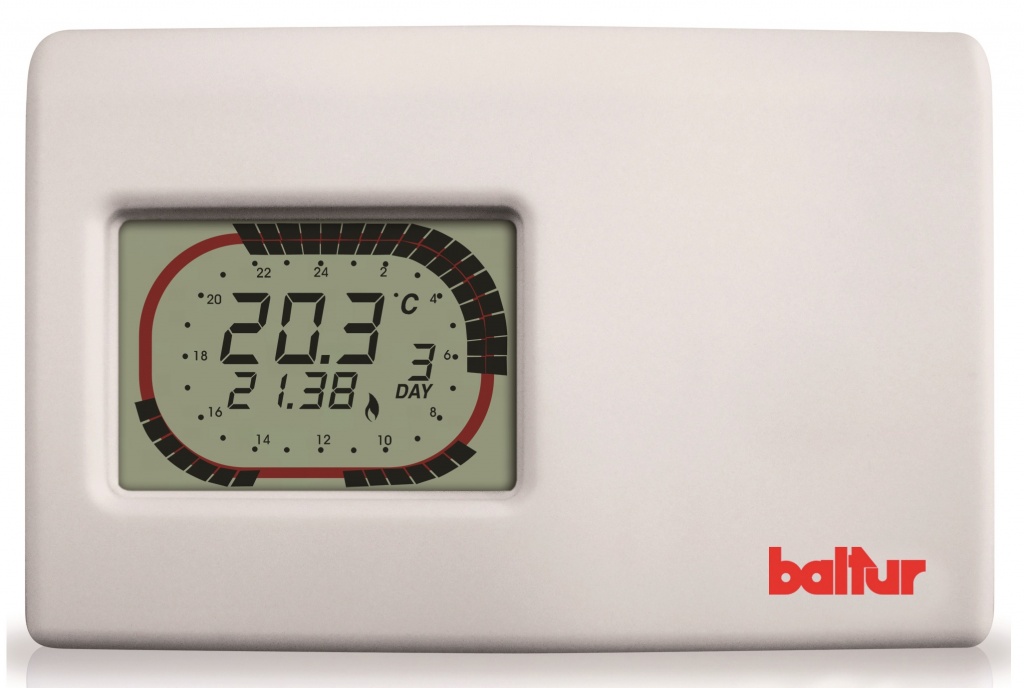

85020080 Хронотермостат недельный Предназначен для управления включением котла по недельному расписанию. Не нужен при использовании Пульта дистанционного управления арт.96870201
96910024 Пульт каскадного управления THETA. Пульт для каскадного управления. Позволяет объединить в единую систему управления до 40 котлов (5 групп по 8 котлов). Осуществляет управление дополнительными 4 контурами системы теплоснабжения (прямой контур, контур со смесительным клапаном -2шт, бойлер аккумулятор ) Состав: -пульт каскадного управления – 1шт -датчик температуры накладной – 4шт. -датчик наружной температуры – 1шт.
96870206 Плата для передачи управляющего сигнала на котел Необходима при использовании Пульта каскадного управления THETA. Требуется установка на каждый котел в каскадной системе.
96910010 Пульт для удаленного управления Используется только с Пультом управления THETA.
