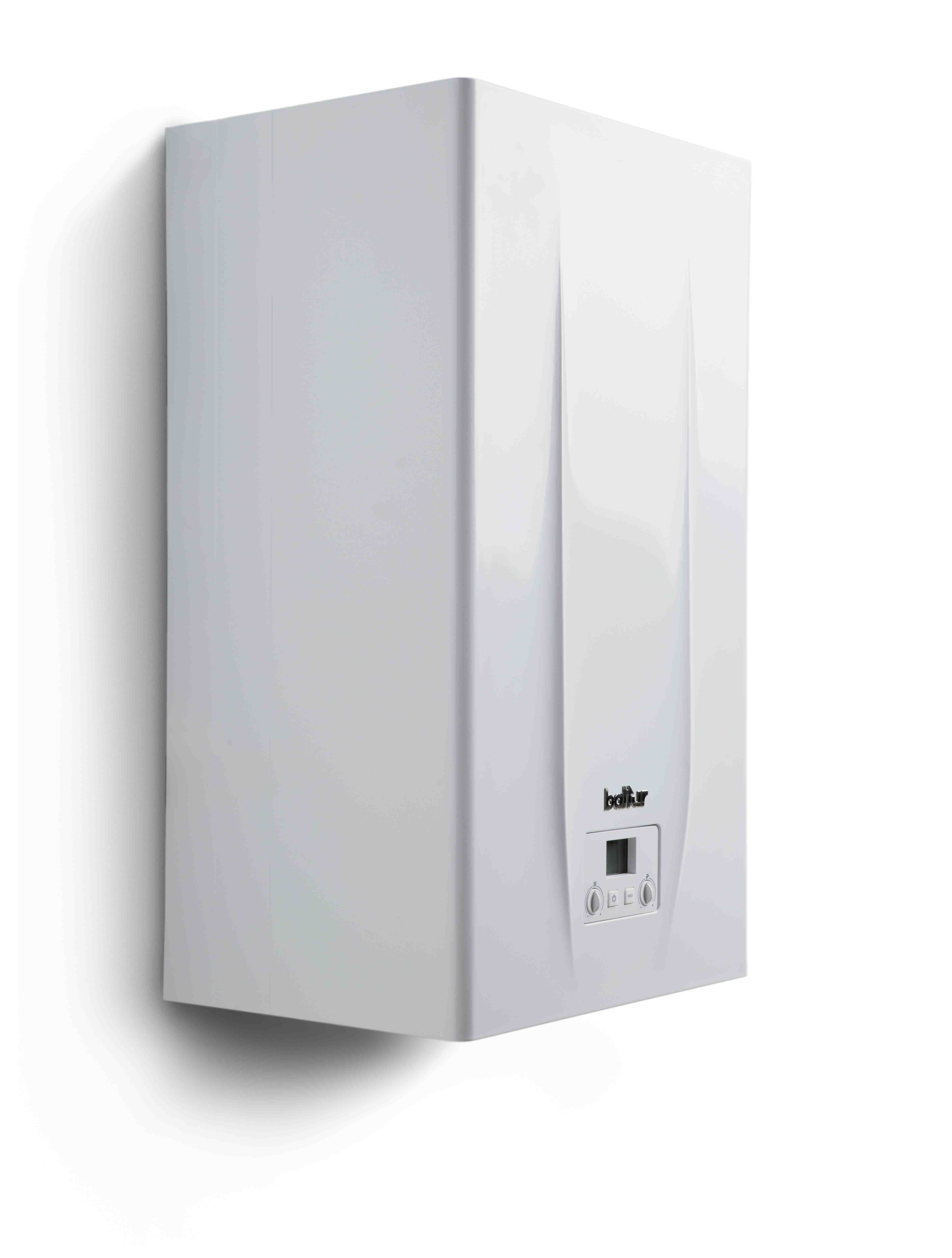

TESIS (традиционные)

Функциональные характеристики

Раздельные теплообменники контура отопления и ГВС.

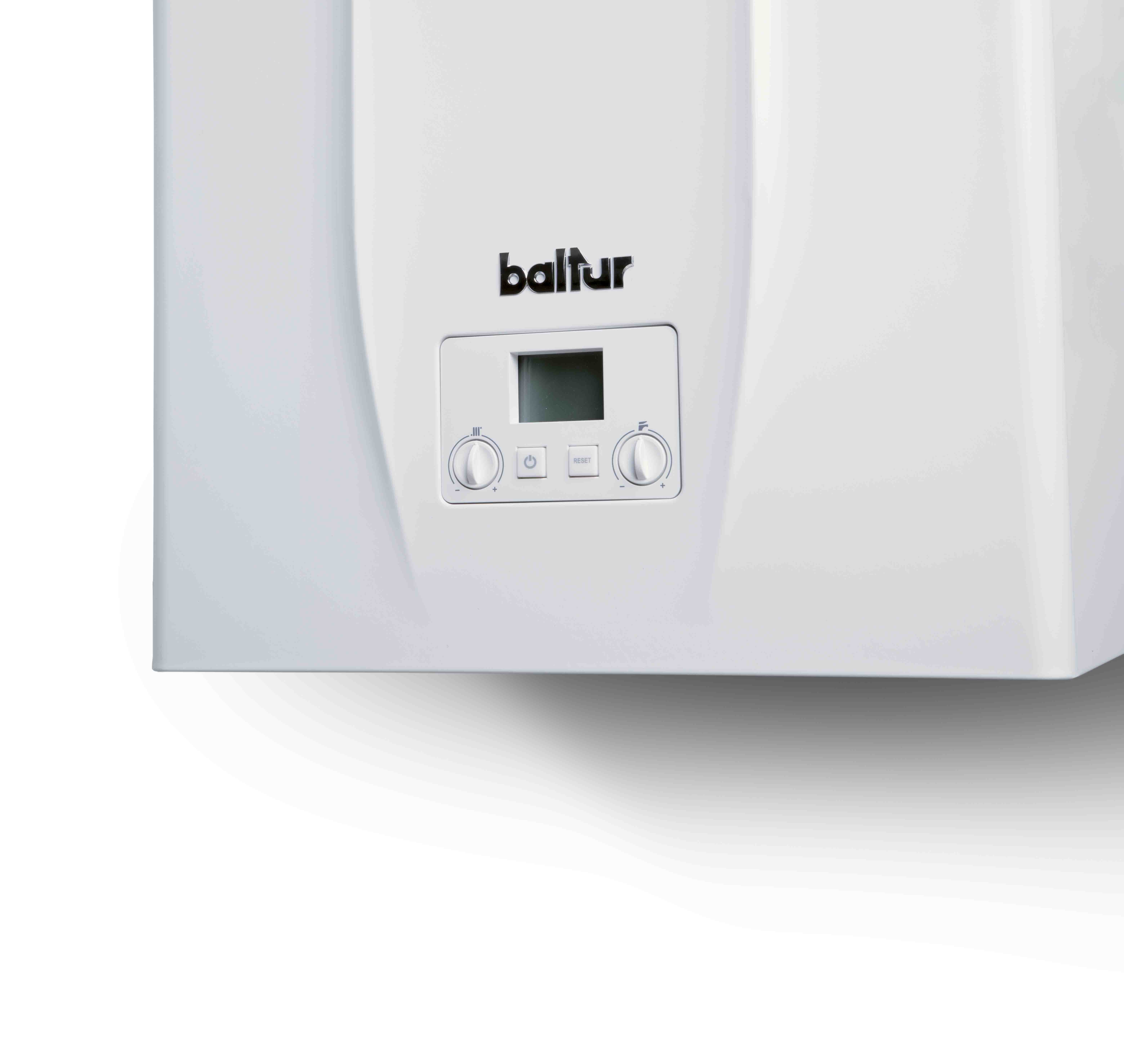

ЖК-дисплей на панели управления.
Возможность управления отдельно стоящим бойлером-аккумулятором ГВС (для TESIS R).
Встроенная функция погодозависимого регулирования (при установке датчика наружной температуры).
Возможность изменения большого количества параметров работы котла через интерфейс для его адаптации к конкретной системе отопления.
Гидравлическая группа выполнена из латуни.
Трехскоростной циркуляционный насос.
Автоматический электророзжиг и функция контроля наличия пламени.
Постоянная плавная регулировка мощности (модуляционная горелка).
Встроенная система автоматической регулировки температуры теплоносителя.
Встроенная обвязка и системы безопасности.
Защита от замерзания, блокировки насоса и трехходового клапана.
Приоритет горячего водоснабжения.
Возможность работы на сжиженном газе.
Система самодиагностики неисправностей c выводом на ЖК-дисплей.
Возможность подключения комнатного термостата и пульта дистанционного управления.

Артикулы для заказа

Название	Артикул	Название	Артикул
TESIS 16	84100240	TESIS 24 R	84100110
TESIS 24	84100210	TESIS 28 R	84100120
TESIS 28	84100220	TESIS 32 R	84100130
TESIS 32	84100230	TESIS 24 A	84100560

Технические характеристики

Модели	16	24	28	32	24R	28R	32R	24A
Номинальная тепловая мощность, кВт	17,5	25,7	30	34,5	25,7	30	34,5	26
Номинальная теплопроизводительность, кВт	16	24	28,2	32,4	24	28,2	32,4	23,5
Минимальная теплопроизводительность, кВт	8,5	8,5	10,2	11,7	8,5	10,2	11,7	8,6
КПД (80-60°С), %	93,3	93,3	94	94	93,3	94	94	90,5
Электрическая мощность, Вт	103	103	132	145	103	132	145	75
Напряжение и частота электропитания, В/Гц	230/50
Номинальное давление газа, мбар	17-20
Расход газа
Природный газ (G20)*, м3/ч	1,85	2,72	3,17	3,65	2,72	3,17	3,65	2,72
Сжиженный газ (G30), кг/ч	1,38	2,01	2,28	2,72	2,01	2,28	2,72	2,02
Сжиженный газ (G31), кг/ч	1,36	1,98	2,25	2,67	1,98	2,25	2,67	1,99
Работа в режиме отопления
Максимальное давление, бар	3
Диапазон регулировки температуры, °С	35-80
Расширительный бак, л	8	8	8	10	8	8	10	8
Работа в режиме ГВС
Минимальное давление, бар	0.2	0.2	0.2	0.2	-	-	-	0.2
Максимальное давление, бар	6	6	6	6	-	-	-	6
Диапазон регулировки температуры, °С	35-60	35-60	35-60	35-60	-	-	-	35-60
Расход горячей воды при Δt25°С, л/м	13,7	13,7	16,2	18,6	-	-	-	13,5
Расход горячей воды при Δt30°С, л/м	11,5	11,5	13,5	13,5	-	-	-	11,3
Расход горячей воды при Δt35°С, л/м	9,8	9,8	11,5	13,3	-	-	-	9,6
Минимальный расход воды, л/м	2,8	2,8	2,8	2,8	-	-	-	2,8
Присоединительные размеры
Вход/выход отопления	3/4"
Вход/выход ГВС	1/2"	1/2"	1/2"	1/2"	-	-	-	1/2"
Вход газа	3/4"
Ø патрубка коаксиального дымохода, мм	60/100	60/100	60/100	60/100	60/100	60/100	60/100	-
Ø патрубка раздельного дымоудаления, мм	80	80	80	80	80	80	80	-
Ø патрубка дымоудаления, мм	-	-	-	-	-	-	-	130
Вредные выбросы
Макс. CO, p.p.m.	94,2	94,4	84,8	84,8	94,4	84,8	84,8	53,9
Макс. CO2, %	4,2	7,2	7,5	6,9	7,2	7,5	6,9	5
Макс. NOx, p.p.m.	137	137	148	145	137	148	145	171
ΔТ уходящих газов, °С	119	119	122	118	119	122	118	108
Габаритные размеры и вес
Высота котла/упаковки, мм	700/765
Ширина котла/упаковки, мм	400/450
Глубина котла/упаковки, мм	300/360
Вес нетто/брутто, кг	30,6/ 34,5	30,6/ 34,5	31,6/ 35,4	35,8/ 39,6	30,2/ 34	30,8/ 34,6	34,6/ 38,4	26,8/ 34,4

* – температура 15°С, давление 1013 мбар

Артикул	Наименование	Применение
96870200	Датчик наружной температуры	все модели
96900290	Датчик температуры бойлера	TESIS R
85020080	Хронотермостат с недельным программированием	все модели
96890095	Пульт дистанционного управления с погодозависимым регулированием	все модели
96890092	Монтажный кронштейн для навески котла	все модели
96870402	Комплект для работы на сжиженном газе	TESIS 16-24-24R-32-32R
96870400	Комплект для работы на сжиженном газе	TESIS 28-28R
