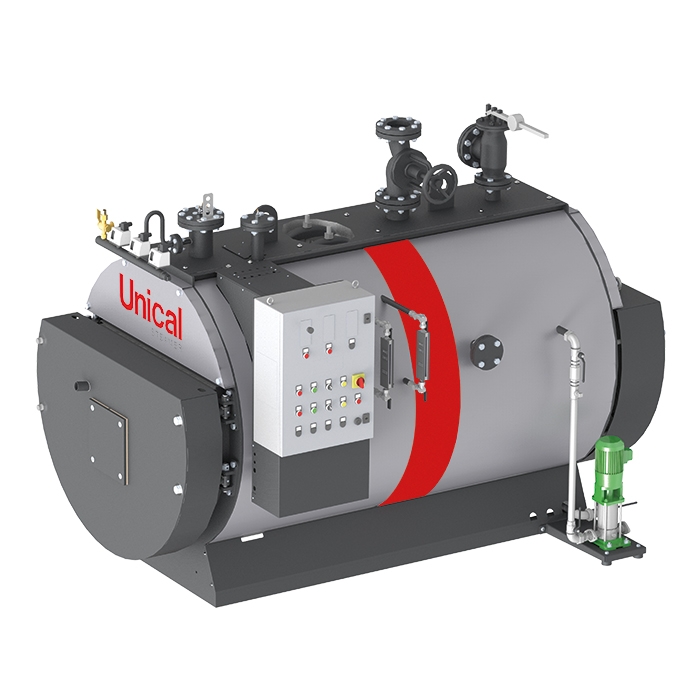

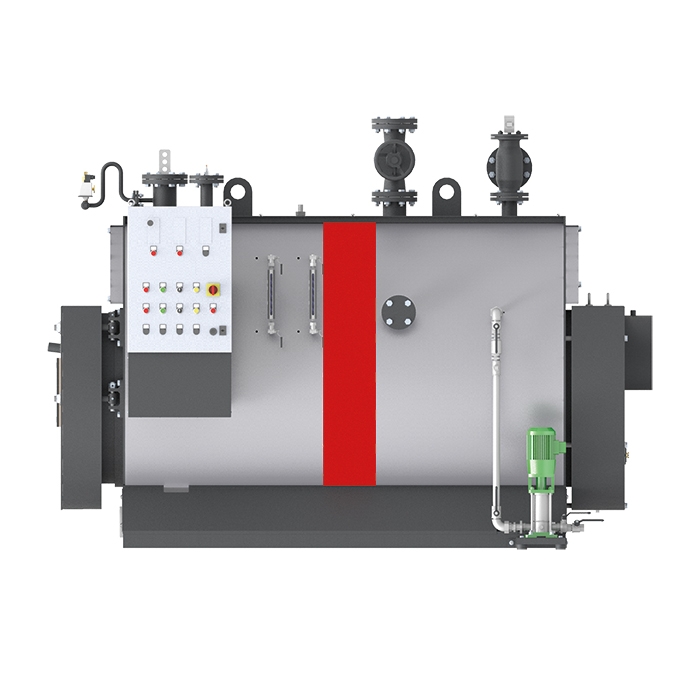

BAHR UNO OR
BAHR UNO OR - серия паровых двухходовых котлов низкого давления. Стандартное давление до 0,98 бар и паропроизводительность от 100 до 4000 кг / ч. КПД паровых котлов серии BAHR UNO OR - 91%. Котлы работают на жидком или газообразном топливе. Котел соответствует Основным требованиям к безопасности Европейской Директивы 2014/68/UE для котлов, работающих под давлением, что подтверждается маркировкой CE P.E.D.
Описание серии BAHR UNO OR
| ДВУХХОДОВЫЕ ПАРОВЫЕ КОТЛЫ НИЗКОГО ДАВЛЕНИЯ. КПД 91% | |||||||||
| Диапазон мощности | от 69,8 кВт (140 кг/ч) до 2683 кВт (4000 кг/ч) | ||||||||
| Тип | OR | ||||||||
| гладкие трубы | |||||||||
| Тип топлива | газ, дизель, мазут | ||||||||
| Рабочее давление | 0,98 бар | ||||||||
| Рабочая температура |
119,6°С |
||||||||
| Модели | 100 | 140 | 160 | 200 | 300 | 400 | 500 | 600 | 800 |
| 1000 | 1250 | 1500 | 1750 | 2000 | 2500 | 3000 | 3500 | 4000 | |
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модель |
Производительность |
Номинальная теплопроизводительность |
Номинальная тепловая мощность |
ΔP Аэродинамическое сопротивление |
Общий воды |
Общий объем |
Вес пустого котла |
Общий вес |
| кг/ч | кВт | кВт | мбар | л | л | кг | кг | |
| 100 | 100 | 69,8 | 77,6 | 1,6 | 204 | 230 | 685 | 889 |
| 140 | 140 | 94 | 104,4 | 2,0 | 310 | 410 | 1030 | 1340 |
| 160 | 160 | 107 | 118,9 | 2,3 | 310 | 410 | 1030 | 1340 |
| 200 | 200 | 134 | 148,9 | 2,6 | 310 | 410 | 1030 | 1340 |
| 300 | 300 | 201 | 223,3 | 2,2 | 568 | 730 | 1330 | 1898 |
| 400 | 400 | 268 | 297,8 | 2,6 | 568 | 730 | 1330 | 1898 |
| 500 | 500 | 335 | 372,2 | 2,8 | 814 | 1040 | 1630 | 2444 |
| 600 | 600 | 402 | 446,7 | 3,5 | 814 | 1040 | 1630 | 2444 |
| 800 | 800 | 537 | 596,7 | 3,8 | 1160 | 1545 | 2130 | 3290 |
| 1000 | 1000 | 671 | 745,6 | 4,2 | 1160 | 1545 | 2130 | 3290 |
| 1250 | 1250 | 838 | 931,1 | 4,5 | 1663 | 2250 | 2740 | 4403 |
| 1500 | 1500 | 1006 | 1117,8 | 5,1 | 1663 | 2250 | 2740 | 4403 |
| 1750 | 1750 | 1174 | 1304,4 | 5,5 | 2140 | 2890 | 3360 | 5500 |
| 2000 | 2000 | 1341 | 1490,0 | 6,0 | 2140 | 2890 | 3360 | 5500 |
| 2500 | 2500 | 1677 | 1863,3 | 6,8 | 2970 | 4060 | 4650 | 7620 |
| 3000 | 3000 | 2012 | 2235,6 | 7,0 | 2970 | 4060 | 4650 | 7620 |
| 3500 | 3500 | 2347 | 2607,8 | 7,6 | 3490 | 4770 | 5400 | 8890 |
| 4000 | 4000 | 2683 | 2981,1 | 8,6 | 4155 | 5780 | 5400 | 10055 |

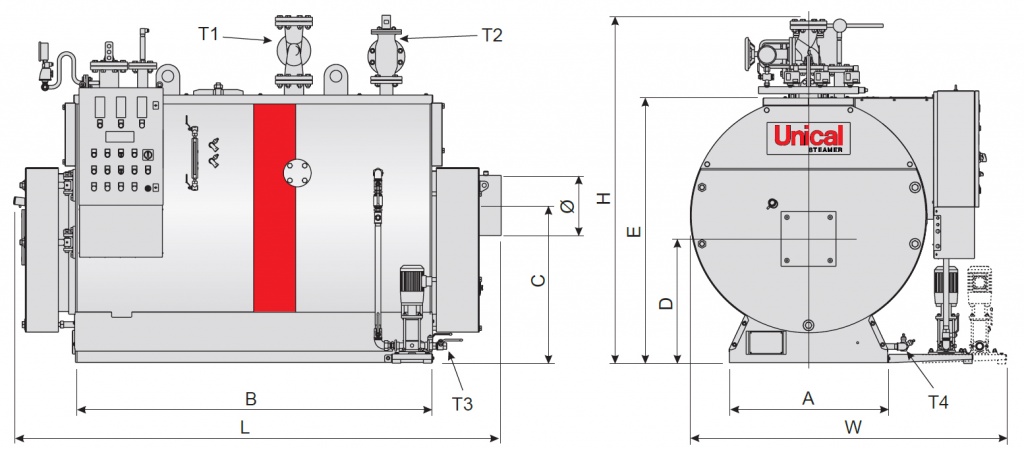

РАЗМЕРЫ КОТЛОВ BAHR UNO OR
| Модель | W | L | H | C | D | E | ø |
Длина сопла горелки min |
Диаметр сопла горелки max |
T1 | T2 | T3 | T4 |
| мм | мм | мм | мм | мм | мм | мм | мм | мм |
|
|
|
||
| 100 | 1307 | 1491 | 1377 | - | 460 | 971 | 180 | 240 | 180 | 1 1/4" | Ду 40 | 1" | 1" |
| 140 | 1560 | 1865 | 1485 | 725 | 580 | 1220 | 219 | 340 | 210 | Ду 50 | Ду 50 | 1" | 1/2" |
| 160 | 1560 | 1865 | 1485 | 725 | 580 | 1220 | 219 | 340 | 210 | Ду 50 | Ду 50 | 1" | 1/2" |
| 200 | 1560 | 1865 | 1485 | 725 | 580 | 1220 | 219 | 340 | 210 | Ду 50 |
Ду 50 |
1" | 1/2" |
| 300 | 1680 | 2315 | 1630 | 815 | 635 | 1340 | 219 | 340 | 210 | Ду 65 |
Ду 65 |
1" | 1" |
| 400 | 1680 | 2315 | 1630 | 815 | 635 | 1340 | 219 | 340 | 210 | Ду 65 | Ду 65 | 1" | 1" |
| 500 | 1800 | 2515 | 1800 | 880 | 685 | 1460 | 258 | 340 | 240 | Ду 80 | Ду 80 | 1" | 1" |
| 600 | 1800 | 2515 | 1800 | 880 | 685 | 1460 | 258 | 340 | 240 | Ду 80 | Ду 80 | 1" | 1" |
| 800 | 1940 | 2885 | 1980 | 945 | 745 | 1600 | 358 | 380 | 240 | Ду 100 | Ду 100 | 1" | 1" |
| 1000 | 1940 | 2885 | 1980 | 945 | 745 | 1600 | 358 | 380 | 240 | Ду 100 | Ду 100 | 1" | 1" |
| 1250 | 2085 | 3322 | 2220 | 1075 | 860 | 1790 | 408 | 400 | 280 |
Ду 125 |
Ду 125 | 1" | 1" |
| 1500 | 2085 | 3322 | 2220 | 1075 | 860 | 1790 | 408 | 400 | 280 | Ду 125 | Ду 125 | 1" | 1" |
| 1750 | 2210 | 3545 | 2350 | 1170 | 905 | 1920 | 408 | 420 | 280 | Ду 125 | Ду 150 | 1" | 1 1/2" |
| 2000 | 2210 | 3545 | 2350 | 1170 | 905 | 1920 | 408 | 420 | 280 | Ду 125 |
Ду 150 |
1" | 1 1/2" |
| 2500 | 2480 | 3625 | 2725 | 1410 | 1080 | 2250 | 508 | 420 | 360 | Ду 150 |
Ду 100 (x2) |
1" | 1 1/2" |
| 3000 | 2480 | 3625 | 2725 | 1410 | 1080 | 2250 | 508 | 420 | 360 | Ду 150 |
Ду 100 (x2) |
1" | 1 1/2" |
| 3500 | 2480 | 4125 | 2725 | 1410 | 1080 | 2250 | 508 | 450 | 400 | Ду 150 |
Ду 100 (x2) |
1" | 1 1/2" |
| 4000 | 2680 | 4223 | 3192 | 1650 | 1165 | 2473 | 508 | 450 | 400 | Ду 200 |
Ду 150 (x2) |
1 1/2" | 1 1/2" |
Особенности конструкции:
- Котел с инверсией пламени состоит из цилиндрической топки с омываемым днищем, в которой образуется пламя и происходит инверсия продуктов сгорания. Дымовые газы поступают в трубный пучок передней трубной решетки и направляются в сторону задней трубной решетки, из которой попадают в сборный короб дымовых газов, и далее в дымоход. Котел обеспечивает низкие поверхностные тепловые нагрузки в камере сгорания.
- Корпус котла: изготовлен из высококачественной стали и состоит из цилиндрической топки с омываемым днищем. Все материалы имеют сертификаты, подтверждающие их химические и механические характеристики. Контроль качества осуществляется на каждом этапе производства. Сварка выполняется квалифицированным, аттестованным персоналом и подвергается неразрушающим методам контроля качества сварных соединений. После изготовления котлы подвергаются гидравлическим испытаниям, в соответствии с требованиями пункта 7.4 Приложения I. Директивы 2014/68/UE (PED).
- Дымогарные трубы: изготовлены из высококачественной стали, приварены к трубным решеткам.Трубы оснащены спиральными турбулизаторами.
- Передняя дверь: изготовлена из стального листа, полностью покрыта слоем изоляции и слоем огнеупорного материала. Дверь котла оснащается петлями. Петли обеспечивают легкую регулировку и быстрое открывание. Для контроля горения в двери имеется самоочищающиеся смотровое стекло.
- Задняя дымовая камера: выполненная из сварного стального листа, крепится к задней трубной пластине с помощью болтов, чтобы обеспечить удаление. Она оборудована дверью для очистки и горизонтальным дымоводом (по заявке вертикальным) подходящего диаметра для мощности генератора. Он может быт подключен к внешнему экономайзеру и дополнительному оборудованию.
- Основание: стальная рама, приваренная к трубным решеткам и закрытая стальными листами.
- Изоляция: изготовлена из минеральной ваты, с внешней стороны защищена окрашенной обшивкой.
