TRYPASS

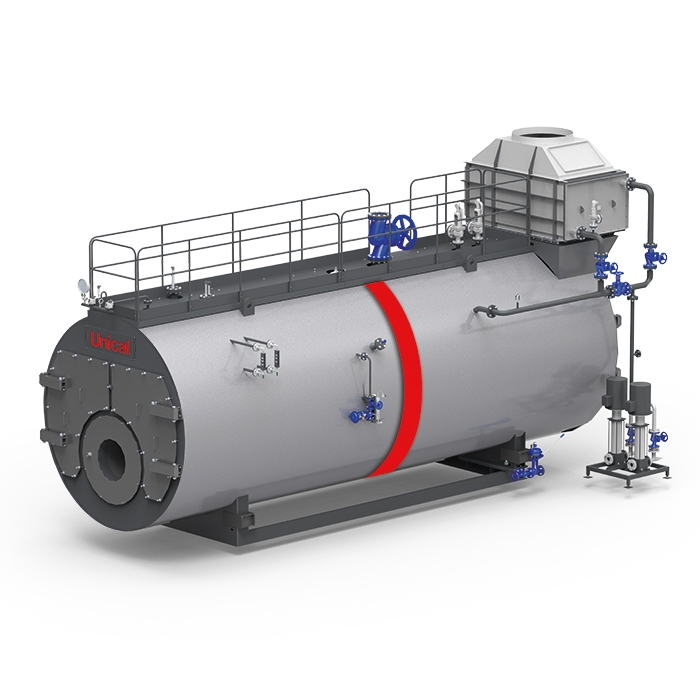

TRYPASS - это серия паровых трехходовых котлов высокого давления. Котлы с рабочим давлением до 12 бар (более высокое давление предоставляется по запросу) и производительностью от 1300 до 22000 кг/ч. Для получения пара высокого давления, котлы оборудованы большой паровой камерой и большим испарителем. Котлы работают на дизельном или газообразном топливе. Каждый котел поставляется с комплектующими, которые соответствуют требованиям безопасности и простоты ввода в эксплуатацию. В соответствии с действующим законодательством, каждый котел подвергается оценке на соответствие нормативным требованиям. Котлы изготавливаются в соответствии с требованиями Директивы 2014/68/UE (PED) и имеют сертификат СЕ.
Описание серии TRYPASS
| ТРЕХХОДОВЫЕ ПАРОВЫЕ КОТЛЫ ВЫСОКОГО ДАВЛЕНИЯ. | ||||||||
| Диапазон мощности | от 1328 кВт (2000 кг/ч) до 16607 кВт (25000 кг/ч) | |||||||
| Тип топлива |
газ, дизель |
|||||||
| Рабочее давление | 12 бар (более высокое давление по запросу) | |||||||
| Модели | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 |
| 8000 | 10000 | 12000 | 15000 | 18000 | 20000 | 25000 |
— |
|
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модель | Паропроизводительность | Номинальная теплопроизводительность | Номинальная тепловая мощность |
ΔP Аэродинамическое сопротивление |
Объем воды |
Мин. длина сопла горелки |
| кг/ч | кВт |
кВт |
мбар | л | мм | |
| 2000 | 2000 | 1328 | 1476 | 6,0 |
6200 |
400 |
| 2500 | 2500 | 1660 | 1845 | 5,0 |
7400 |
400 |
| 3000 | 3000 | 1992 | 2214 | 5,5 |
8700 |
400 |
| 3500 | 3500 |
2325 |
2583 |
5,0 |
9000 |
400 |
| 4000 | 4000 | 2657 | 2952 | 6,0 |
10500 |
400 |
| 5000 | 5000 | 3321 |
3690 |
6,5 |
11500 |
400 |
| 6000 | 6000 |
3985 |
4428 |
7,0 |
13000 |
400 |
| 7000 |
7000 |
4649 |
5166 |
8,5 | 14000 | 400 |
| 8000 | 8000 |
5313 |
5905 |
7,0 |
15500 |
400 |
| 10000 | 10000 |
6643 |
7381 |
8,0 |
19000 |
400 |
| 12000 | 12000 |
7971 |
8857 |
8,5 |
21000 |
400 |
| 15000 | 15000 | 9964 | 11071 | 12,5 | 25200 | 400 |
| 18000 | 18000 | 11957 | 13286 | 10,0 | 33000 | 400 |
| 20000 | 20000 | 13286 | 14762 | 13,5 | 36000 | 400 |
| 25000 | 25000 | 16607 | 18452 | 12,0 | 35860 | 400 |

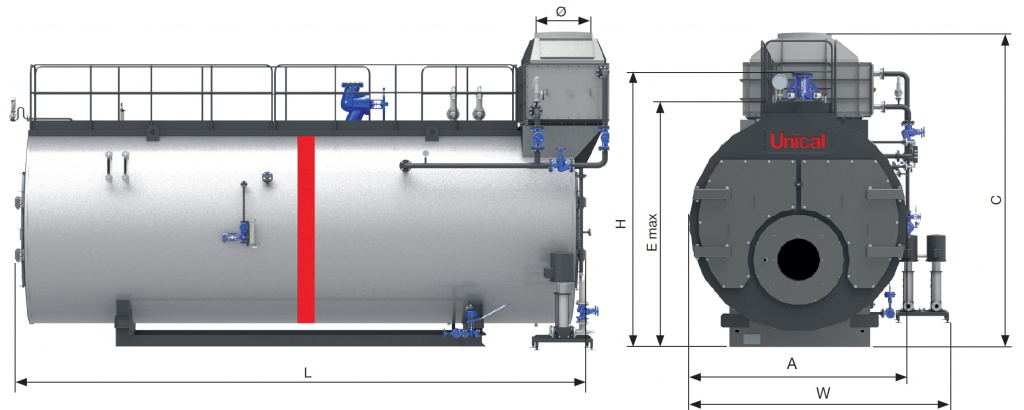

РАЗМЕРЫ КОТЛОВ TRYPASS
| Модель | W | L | H | A | C | E max |
⌀ |
Общая масса |
| мм | мм | мм | мм | мм | мм | мм | кг | |
| 2000 | 2650 | 3500 | 3000 | 2250 | 3400 | 2600 | 408 | 8100 |
| 2500 | 2650 | 4200 | 3000 | 2250 | 3400 |
2600 |
408 |
9000 |
| 3000 | 2650 | 4750 | 3000 | 2250 | 3400 | 2600 | 458 | 9800 |
| 3500 | 2650 | 4850 | 3000 | 2250 | 3400 | 2600 | 458 | 11500 |
| 4000 | 2740 | 4900 | 3050 | 2340 | 3490 | 2690 | 508 | 14000 |
| 5000 | 2740 | 5300 | 3050 | 2340 | 3490 | 2690 | 508 | 15000 |
| 6000 | 3000 | 5300 |
3400 |
2600 | 3850 | 2950 | 558 | 16000 |
| 7000 | 3000 | 6150 | 3400 | 2600 | 3850 | 2950 | 658 |
17500 |
| 8000 | 3160 | 6000 | 3595 | 2760 | 4010 | 3110 | 708 | 19000 |
| 10000 | 3160 | 6500 | 3595 | 2760 | 4010 | 3110 | 708 | 23000 |
| 12000 | 3400 | 6900 | 3835 | 3000 |
4250 |
3350 | 808 |
28000 |
| 15000 | 3400 | 8000 | 3835 | 3000 | 4250 |
3350 |
808 | 35000 |
| 18000 | 3800 |
7650 |
4350 |
3400 |
4650 |
3750 |
958 |
40000 |
| 20000 | 3800 | 8050 | 4350 | 3400 | 4650 | 3750 | 958 | 43000 |
| 25000 | 4000 | 8150 | 4550 | 3600 | 4850 | 3950 | 1008 | 55000 |
Особенности конструкции:
- Корпус котла: изготовлен из высококачественной стали и состоит из цилиндрической топки с омываемым днищем. Все материалы имеют сертификаты, подтверждающие их химические и механические характеристики. Контроль качества осуществляется на каждом этапе производства. Сварка выполняется квалифицированным, аттестованным персоналом и подвергается неразрушающим методам контроля качества сварных соединений. После изготовления котлы подвергаются гидравлическим испытаниям, в соответствии с требованиями пункта 7.4 Приложения I. Директивы 2014/68/UE (PED).
- Дымогарные трубы: изготовлены из высококачественной стали, приварены к трубным решеткам, без спиральных турбулизаторов.
- Поворотная камера: изготовлена из стального листа, полностью омываемая, соединена с задним сборным коробом дымовых газов с опорами и люком.
- Передний дымовой короб: изготовлен из стального листа, полностью покрыт слоем изоляции и слоем огнеупорного материала. Оборудован двумя дверями для чистки. Двери навешены на петли. В коробе имеется отверстие для установки горелки. Для контроля горения возле отверстия для горелки имеется самоочищающиеся смотровое стекло.
- Задний дымовой короб: изготовлен из стального листа, полностью покрыт слоем изоляции и слоем огнеупорного материала. Оборудован двумя дверями для чистки. Двери навешены на петли. В коробе имеется патрубок для подключения дымовой трубы. Для контроля горения имеется самоочищающиеся смотровое стекло. Короб может подключаться к внешнему экономайзеру и дополнительному оборудованию.
- Основание: стальная рама приваренная к трубным решеткам и закрытая стальными листами.
- Площадка для обслуживания: расположена в верхней части котла, изготовлена из стального, рифленого листа. Под заказ оборудуется поручнями и лестницей.
- Изоляция: изготовлена из минеральной ваты толщиной 100 мм, с внешней стороны защищена окрашенной обшивкой.
