Деаэратор DEAR
Атмосферные деаэраторы для паровых котлов

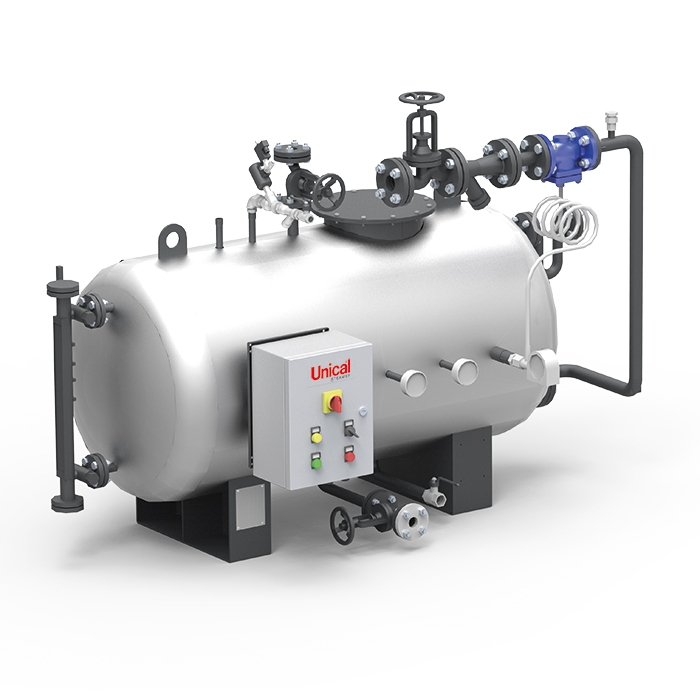

Атмосферный деаэратор - это бак с водой, в который подается пар через трубки, расположенные в нижней части бака. Пар нагревает воду, из которой происходит удаление растворенного кислорода. Подача пара регулируется электромеханическим термостатом, настроенным на 95 °С. Деаэратор имеет горизонтальную цилиндрическую форму. Он оснащен стальными опорами для установки деаэратора на необходимой высоте, чтобы избежать явления кавитации питательных насосов парового котла. В комплект входит электронное управление уровнем воды с системой сигнализации ее верхнего и нижнего уровней. Тепловая изоляция - минеральная вата высокой плотности, которая покрыта рифленой алюминиевой фольгой.
Описание серии DEAR
| АТМОСФЕРНЫЕ ДЕАЭРАТОРЫ | |||||||
|---|---|---|---|---|---|---|---|
| Гамма | от 500 до 16000 литров | ||||||
| Рабочее давление | атмосферное | ||||||
| Рабочая температура | 90—95°С | ||||||
| Модели | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| 4000 | 5000 | 8000 | 10000 | 16000 |
— |
||
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модель | Объем воды по уровню | Общий объем |
Рабочая температура |
Расчетная производительность |
| л | л |
°C |
л/ч | |
| 500 | 325 | 500 | 90-95 | 500 |
| 1000 | 650 |
1000 |
90-95 |
1000 |
| 1500 | 975 | 1500 |
90-95 |
1500 |
| 2000 | 1300 |
2000 |
90-95 |
2000 |
| 2500 | 1625 | 2500 |
90-95 |
2500 |
| 3000 | 1950 | 3000 |
90-95 |
3000 |
| 4000 | 2800 | 4000 |
90-95 |
4000 |
| 5000 | 3500 | 5000 |
90-95 |
5000 |
| 8000 | 5600 | 8000 |
90-95 |
8000 |
| 10000 | 7000 | 10000 |
90-95 |
10000 |
| 16000 | 11200 | 16000 |
90-95 |
16000 |

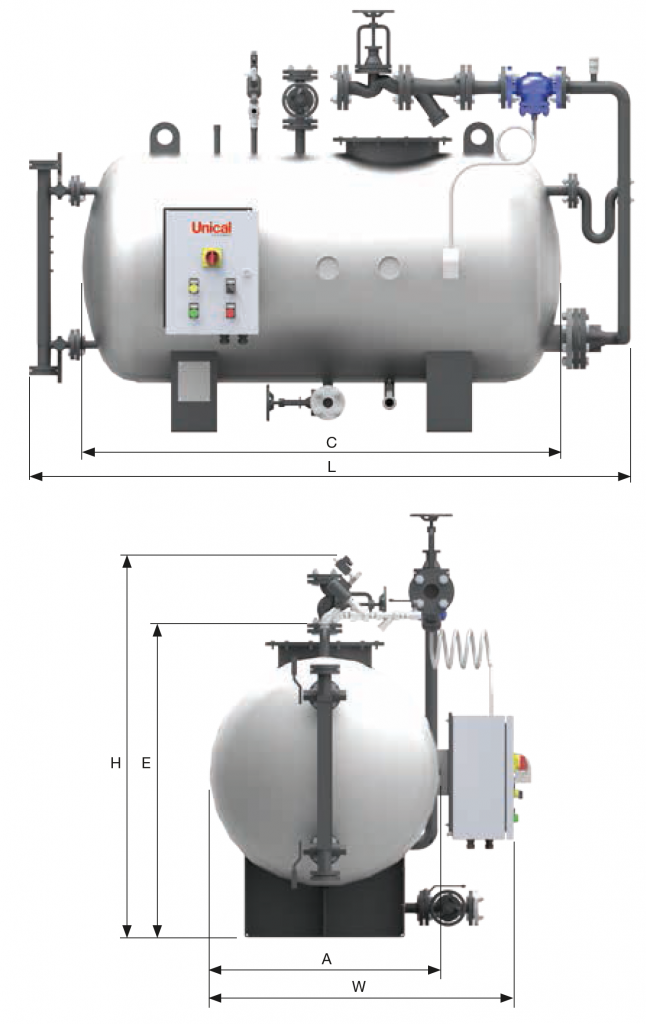

РАЗМЕРЫ ДЕАЭРАТОРОВ DEAR
| Модель | W | L | H | A | C | E | Масса пустого |
| мм | мм | мм | мм | мм | мм | кг | |
| 500 | 1045 | 1970 | 1330 | 750 | 4560 | 1000 | 350 |
| 1000 | 1245 | 2400 | 1440 | 950 | 2000 | 1210 | 480 |
| 1500 | 1495 | 2315 | 1690 | 1200 | 1900 | 1460 | 535 |
| 2000 | 1585 | 1935 | 1845 | 1300 | 1880 | 1560 | 580 |
| 2500 | 1585 | 2990 | 1845 | 1300 | 2530 | 1560 | 685 |
| 3000 | 1665 | 3080 | 1915 | 1370 | 2630 | 1630 | 785 |
| 4000 | 1795 | 3060 | 2090 | 1500 | 2610 | 1760 | 970 |
| 5000 | 1995 | 3130 | 2300 | 1700 | 2650 | 2000 | 1080 |
| 8000 | 2085 | 4750 | 2420 | 1800 | 4125 | 2100 | 1650 |
| 10000 | 2085 | 5215 | 2500 | 1800 | 4625 | 2100 | 1760 |
| 16000 | 2385 | 5960 | 2810 | 2100 | 5560 | 2690 | 2450 |
Атмосферные деаэраторы состоят из:
- Стального бака
- Парового инжектора
- Магнитного указателя уровня
- Датчиков для контроля уровня воды
- Входной линии воды с пневматическим клапаном и фильтром
- Выходной линии конденсата
- Выхода деаэрированной воды на паровой котел
- Воздушного клапана
- Перелива
- Сливного клапана
- Термометра
- Манометра
- Шкафа управления (IP55)
