TBG (LX) MC (Low NOx) (80-12000 кВт)

Функциональные характеристики

Алюминиевый/стальной корпус.
Воздушная заслонка.
Газовая заслонка.
Регулируемая подпорная шайба.
Вентилятор с электрическим двигателем.
Электронный автомат горения.
Трансформатор розжига.
Реле давления воздуха на горение.
Регулятор газо-воздушной смеси с сервоприводом.
Электрод ионизации для контроля пламени.
Головка горелки из нержавеющей жаропрочной стали с газораспределителем.
Штекеры для подключения электропитания, управляющих сигналов и газовой арматуры.
Подвижный фланец крепления к теплогенератору.
Низкие выбросы оксидов азота при использовании с теплогенераторами предрасположенными для получения таких выбросов.

Артикулы для заказа

Название	Артикул	Название	Артикул	Название	Артикул
TBG 35 MC	17360010	TBG 140 LX MC	18690010	TBG 510 LX MC	18130010
TBG 45 MC	17240010	TBG 200 LX MC	18780010	TBG 650 LX MC	18160010
TBG 60 MC	17310010	TBG 260 LX MC	18830010	TBG 750 LX MC	18190010
TBG 80 LX MC	18510010	TBG 360 LX MC	18880010	TBG 800 MC	67230020
TBG 110 LX MC	18600010	TBG 450 LX MC	18100010	TBG 1200 MC	67270020

Технические характеристики горелок TBG

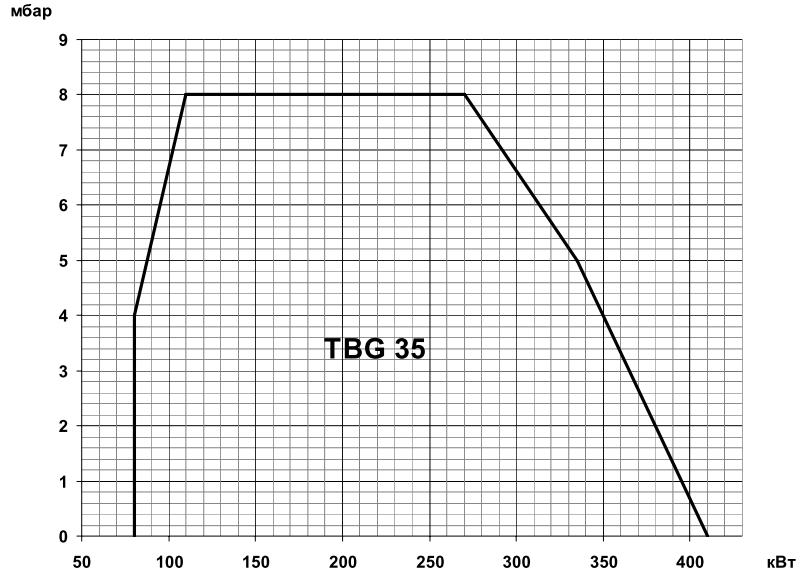

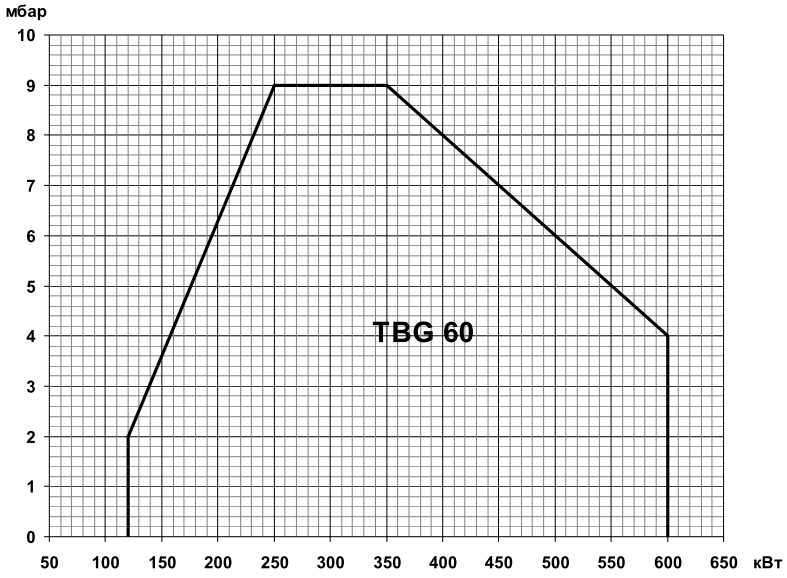

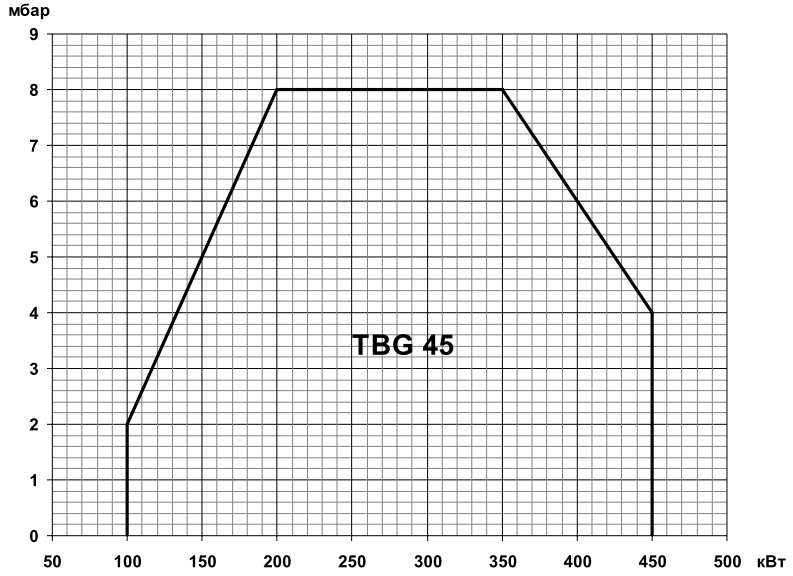

Модель	TBG 35 MC	TBG 45 MC	TBG 60 MC
Тепловая мощность, кВт	80—410	100—450	120—600
Глубина модуляции	1:5	1:4	1:5
Электрическая мощность, кВт	0,56	0,73	0,93
Уровень шума, дБ	75,8	75	76
Класс вредных выбросов	3 класс (Low NOx)
Напряжение и частота электропитания, В/Гц	220/50		380/50
Степень электрозащиты	IP40	IP44

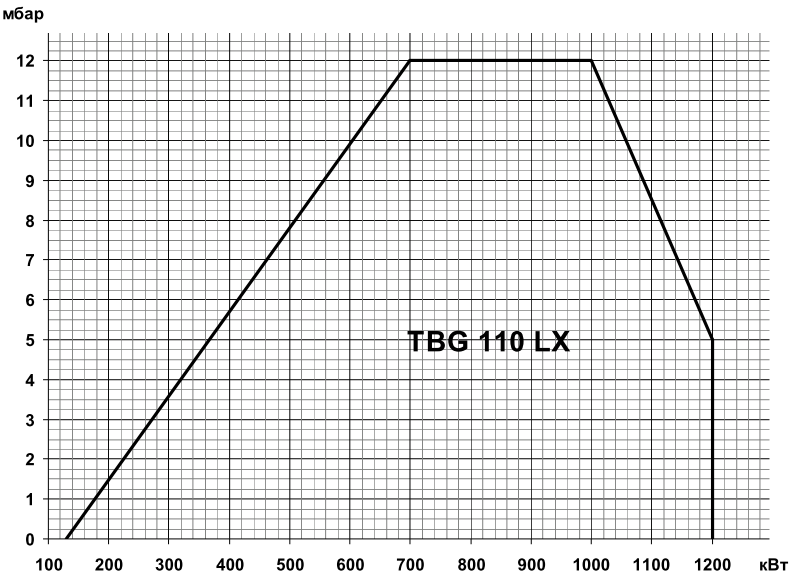

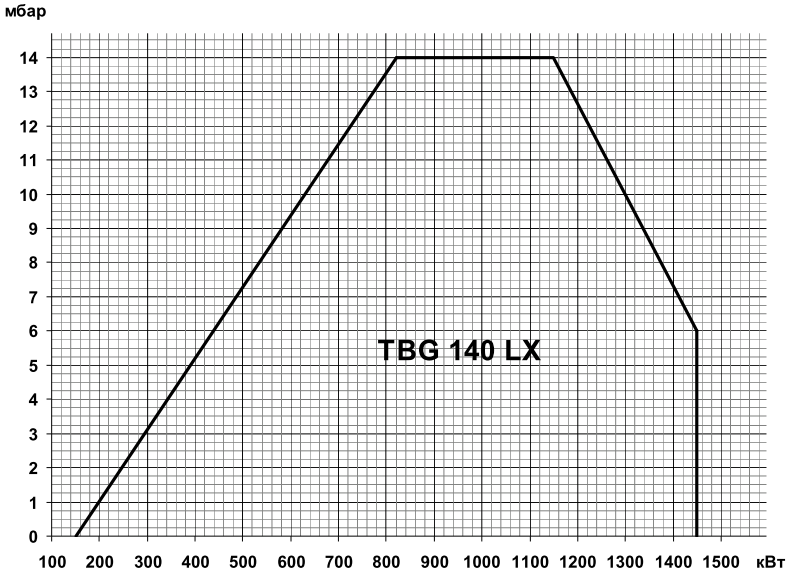

Модель	TBG 80 LX MC	TBG 110 LX MC	TBG 140 LX MC
Тепловая мощность, кВт	110—800	130—1200	150—1450
Глубина модуляции	1:7	1:9	1:9
Электрическая мощность, кВт	1,35	1,8	2,5
Уровень шума, дБ	72	72	79
Класс вредных выбросов	3 класс (Low NOx)
Напряжение и частота электропитания, В/Гц	400/50
Степень электрозащиты	IP40	IP40	IP40

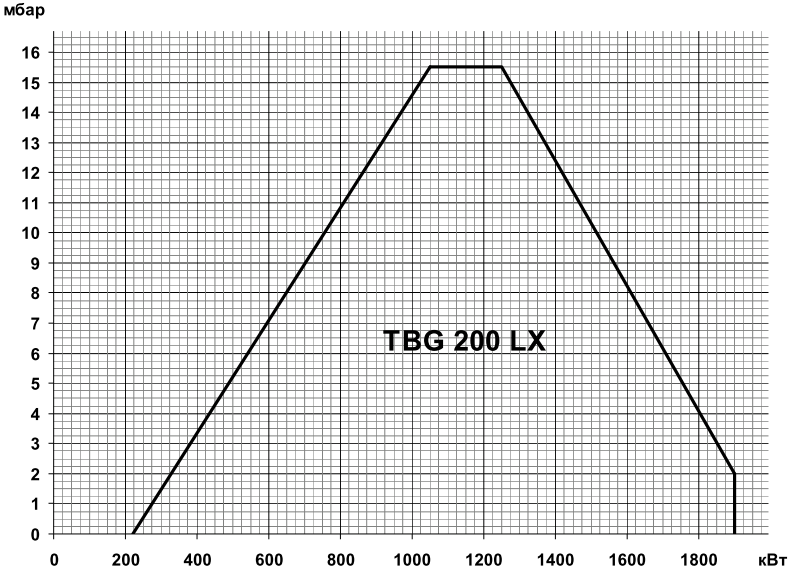

Модель	TBG 200 LX MC	TBG 260 LX MC	TBG 360 LX MC
Тепловая мощность, кВт	220—1900	360—2700	320—3600
Глубина модуляции	1:8	1:7	1:11
Электрическая мощность, кВт	3,5	6,2	8,4
Уровень шума, дБ	80	82	84
Класс вредных выбросов	3 класс (Low NOx)
Напряжение и частота электропитания, В/Гц	400/50
Степень электрозащиты	IP40	IP40	IP40

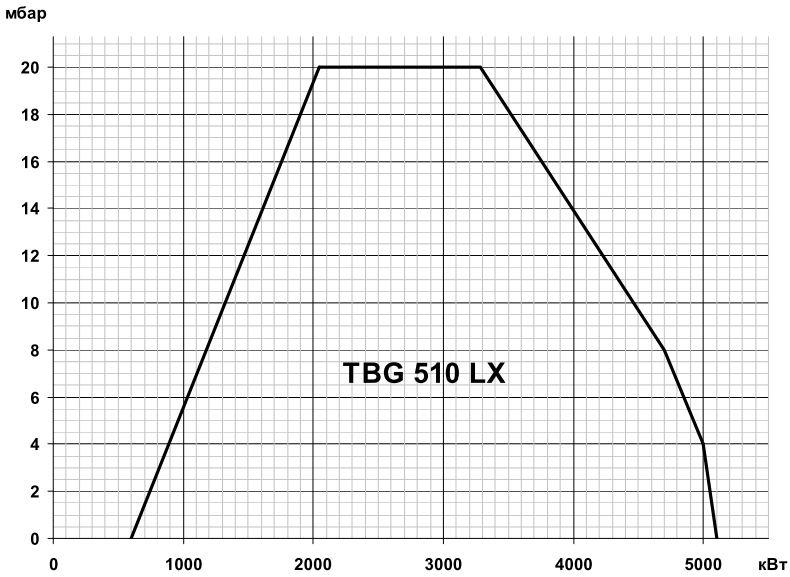

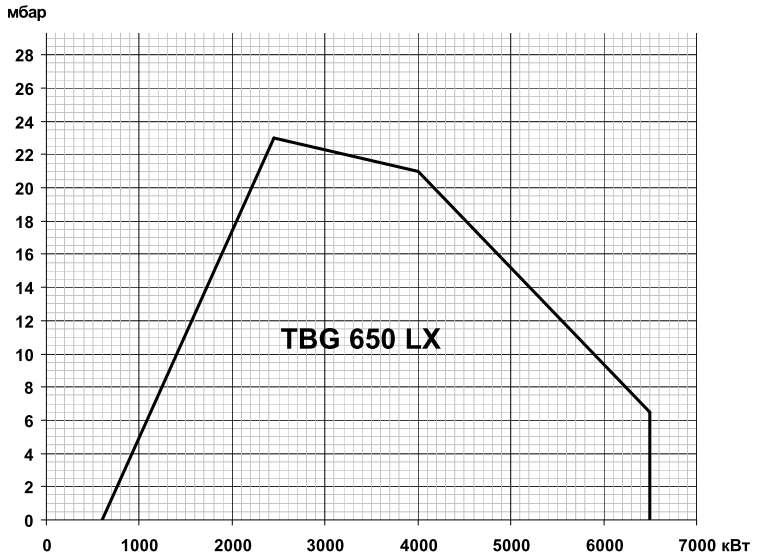

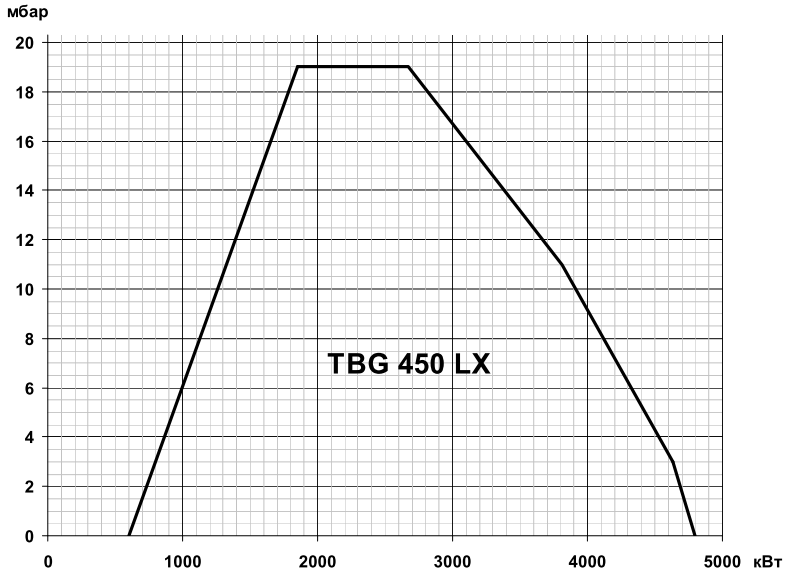

Модель	TBG 450 LX MC	TBG 510 LX MC	TBG 650 LX MC
Тепловая мощность, кВт	560—4800	580—5100	600—6500
Глубина модуляции	1:8	1:8	1:11
Электрическая мощность, кВт	10	12	17
Уровень шума, дБ
Класс вредных выбросов	3 класс (Low NOx)
Напряжение и частота электропитания, В/Гц	380/50
Степень электрозащиты	IP54	IP54	IP54

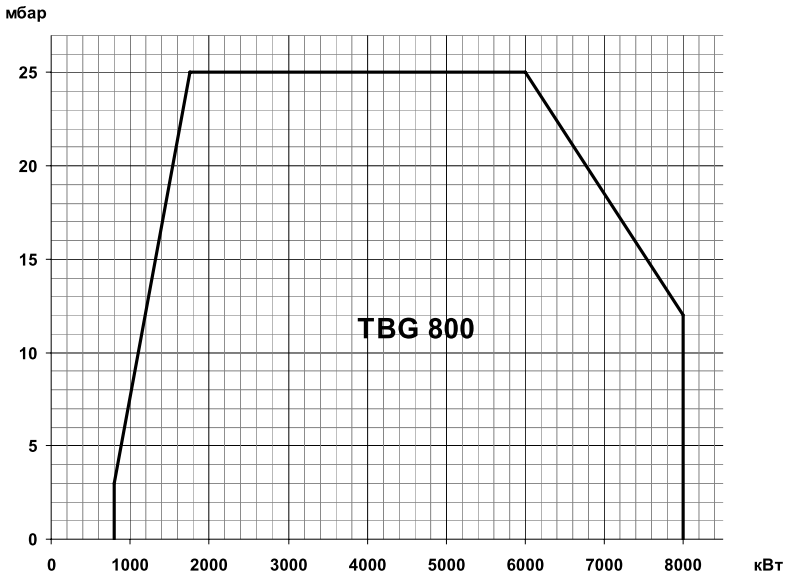

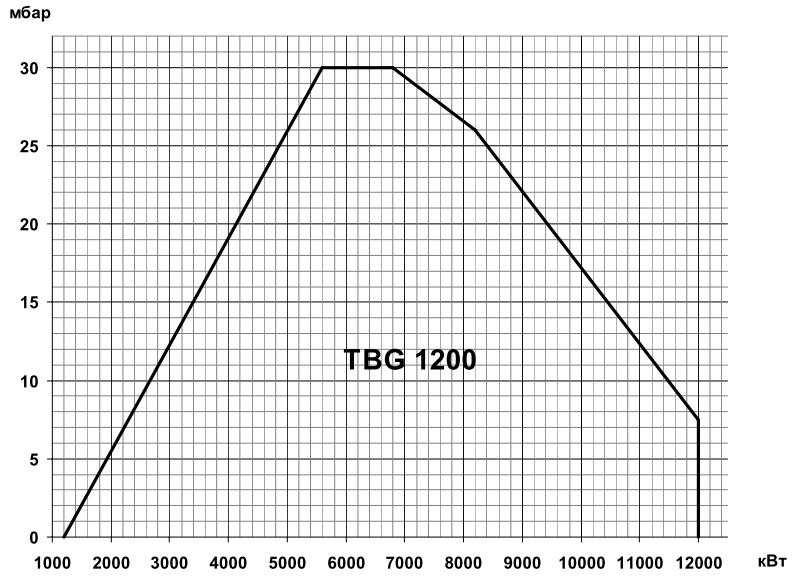

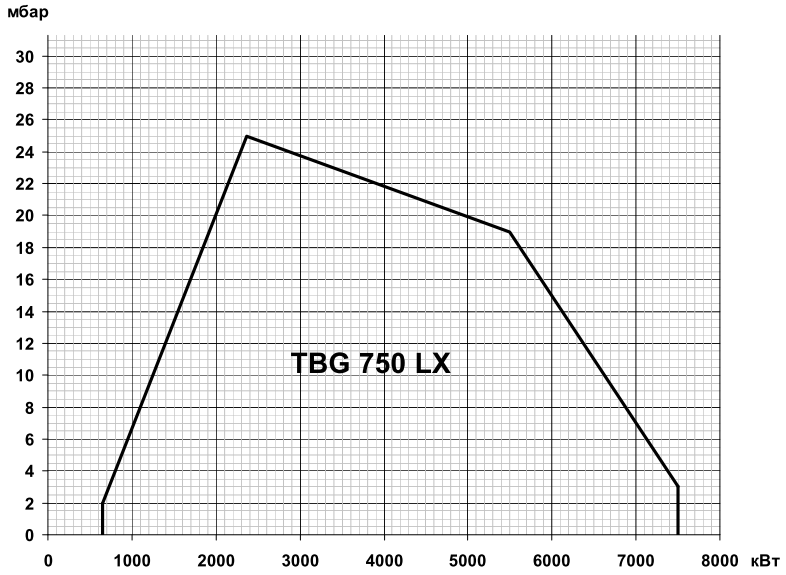

Модель	TBG 750 LX MC	TBG 800 MC	TBG 1200 MC
Тепловая мощность, кВт	600—7500	800—8000	1200—12000
Глубина модуляции	1:12	1:10	1:10
Электрическая мощность, кВт	19	17	23
Уровень шума, дБ		82,5	89
Класс вредных выбросов	3 класс (Low NOx)
Напряжение и частота электропитания, В/Гц	380/50
Степень электрозащиты	IP54
