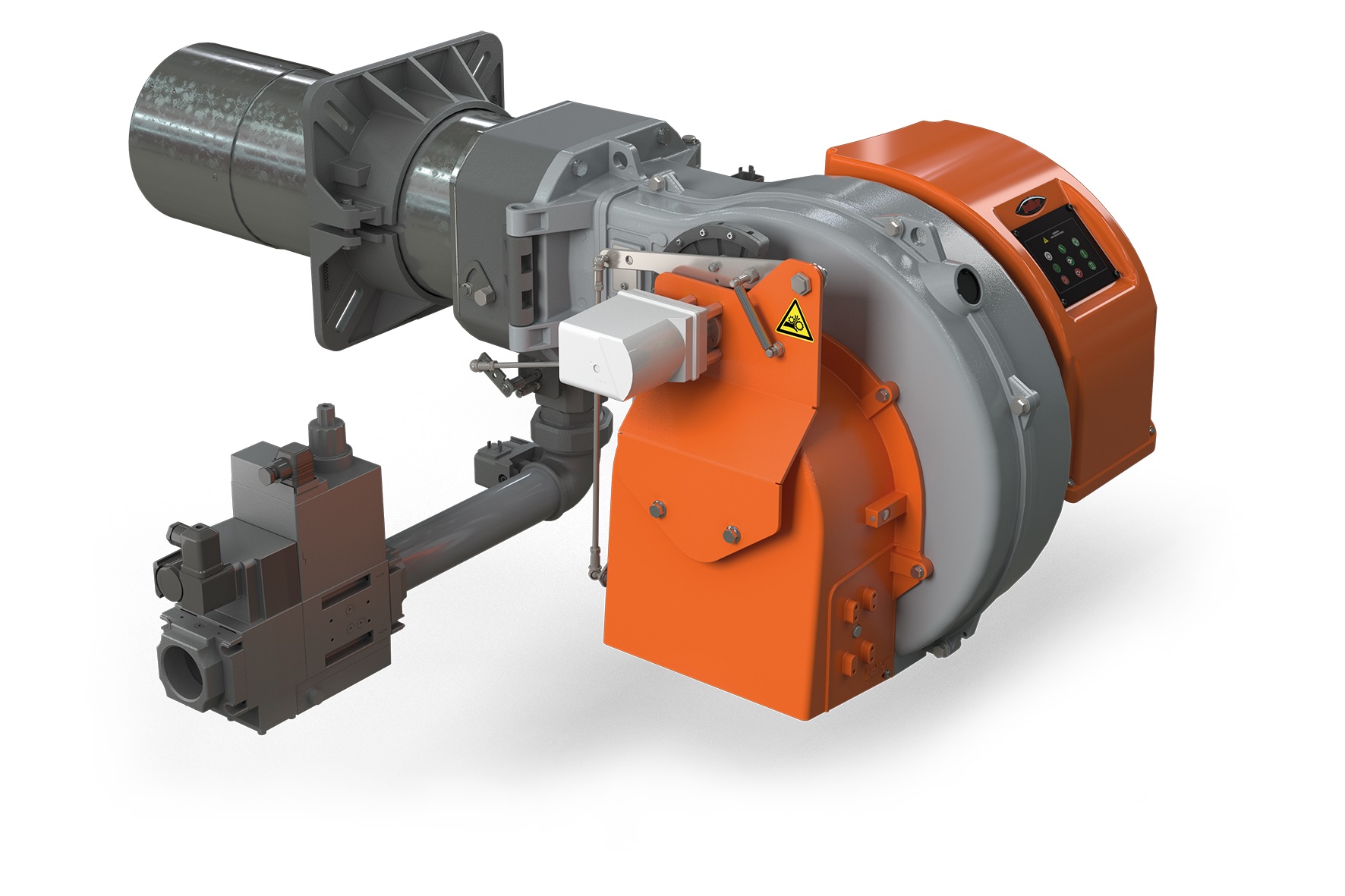

TBG MC NEW (130-3600 кВт)
Функциональные характеристики
- Алюминиевый корпус.
- Воздушная заслонка.
- Газовая заслонка.
- Регулируемая подпорная шайба.
- Вентилятор с электрическим двигателем.
- Электронный автомат горения.
- Трансформатор розжига.
- Реле давления воздуха на горение.
- Регулятор газо-воздушной смеси с сервоприводом.
- Электрод ионизации для контроля пламени.
- Головка горелки из нержавеющей жаропрочной стали с газораспределителем.
- Подвижный фланец крепления к теплогенератору.
- Степень защиты панели управления горелки IP 54.
Артикулы для заказа
| Название | Артикул | Название | Артикул | Название | Артикул |
|---|---|---|---|---|---|
|
|
|
TBG 210 MC |
18770010 |
|
|
|
|
|
TBG 260 MC |
18820010 |
|
|
|
|
|
TBG 360 MC |
18870010 |
|
|
| TBG 85 MC | 18500010 |
|
|
|
|
| TBG 120 MC | 18590010 |
|
|
|
|
|
TBG 150 MC |
18680010 |
|
|
|
|

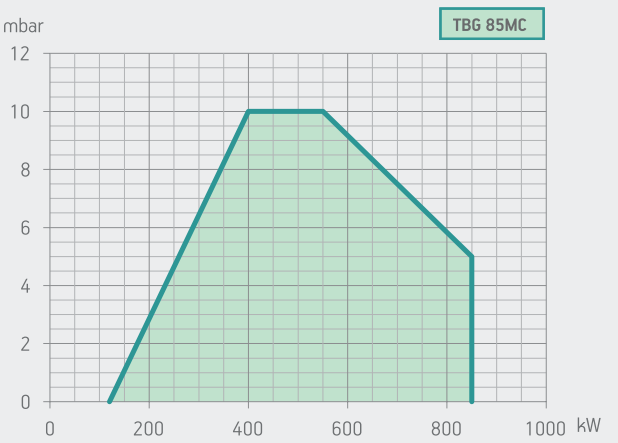

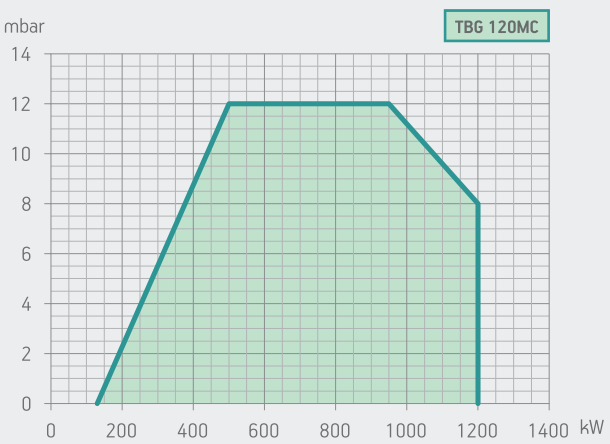

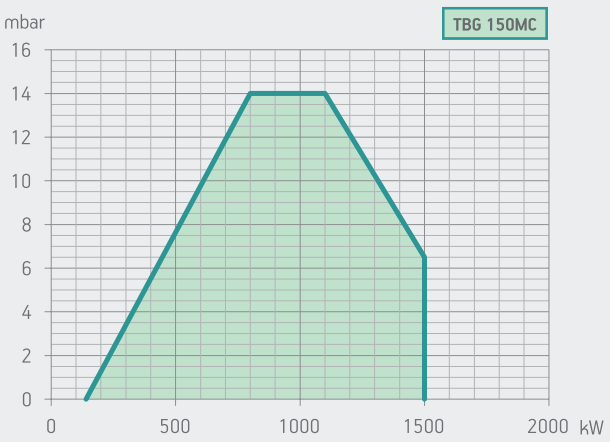

Технические характеристики горелок TBG
|
Модель |
TBG 85 MC | TBG 120 MC | TBG 150 MC |
|
Тепловая мощность, кВт |
120—850 | 130—1200 | 140—1500 |
|
Глубина модуляции |
1:7 | 1:10 | 1:10 |
|
Электрическая мощность, кВт |
1,35 | 1,76 | 2,46 |
|
Уровень шума, дБ |
78 | 74 | 77 |
|
Класс вредных выбросов |
2 класс |
||
|
Напряжение и частота электропитания, В/Гц |
230-400/50 | ||
|
Степень электрозащиты |
IP54 | ||
|

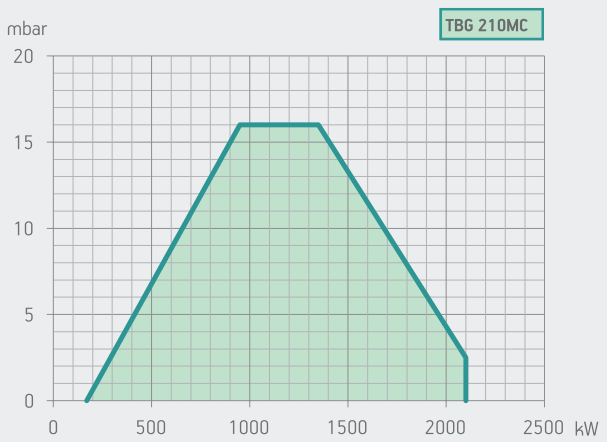

Модель |
TBG 210 MC | TBG 260 MC | TBG 360 MC |
|
Тепловая мощность, кВт |
170—2100 | 270—2600 | 300—3600 |
|
Глубина модуляции |
1:12 | 1:9.6 | 1:12 |
|
Электрическая мощность, кВт |
3,49 | 6,14 | 8,36 |
|
Уровень шума, дБ |
81 | 82 | 85 |
|
Класс вредных выбросов |
2 класс |
||
|
Напряжение и частота электропитания, В/Гц |
230-400/50 | ||
|
Степень электрозащиты |
IP54 | ||
Аксессуары для горелок TBG с механическим регулированием:
-
Регулятор мощности LC3
- Обеспечивает работу двухступенчатых прогрессивных горелок в модуляционном режиме.
- Работа с датчиком температуры или датчиком давления.
- Монтаж на панель управления горелки.
-
Датчики температуры для LC3
- Pt1000 или термопара
- Диапазон температур 0-130°С или 0-500°С для Pt1000.
- Диапазон температур 0-1100°С для термопары.
-
Датчики давления для LC3:
- Диапазон давления 0-1 бар, 0-10 бар, 0-16 бар, 0-25 бар, 0-40 бар.
- Выходной сигнал 4-20 мА.
- Присоединение G 1/2"
Документы для : "TBG MC NEW"
